USB智能识别充电IC，智能识别充电详解

平时大家给手机充电没有一直在固定一个的地点，使用固定的一款充电器，在不同的充电器上给手机充电时，我们有时会感觉到：这个充电器充电速度好快，以前在哪里哪里的充电器充电速度很慢。当大众消费者产生了这样对比的结果出来时，大众消费者会普遍认为：充电速度快的充电器，这个充电器的质量肯定非常好。

        在 2014 年前还没销售 USB 智能识别 IC 时，我当时的想法也是一样的：充电速度快的充电器，这个充电器的质量肯定比较好。

           其实这种情况是正常的。那是因为供电设备（充电器）基本分为三种充电模式，三种充电模式不相兼容。在不兼容的情况下，移动设备（手机，平板）充电的电流在 5V0.5A ～ 1A 之间，一般不会超过 1A ，充电时间大大增长。这也是苹果 / 三星需要用原装充电器的原因。例如：用 5V2A 的原装三星充电器给 IPAD 充电，因为三星和苹果的充电模式是不相互兼容的，此时 IPAD 可以充电，但是充电电流是在 5V0.5A ，不超过 1A 。如果用 IPAD 的原装充电器充电的话，充电电流最大是 5V2A 。通过充电功率的计算公式： P=U （电压）× I （电流）， 可以得知：用 IPAD 原装充电器给 IPAD 充电比用三星充电器给 IPAD 充电，充电时间相差 2-4 倍。

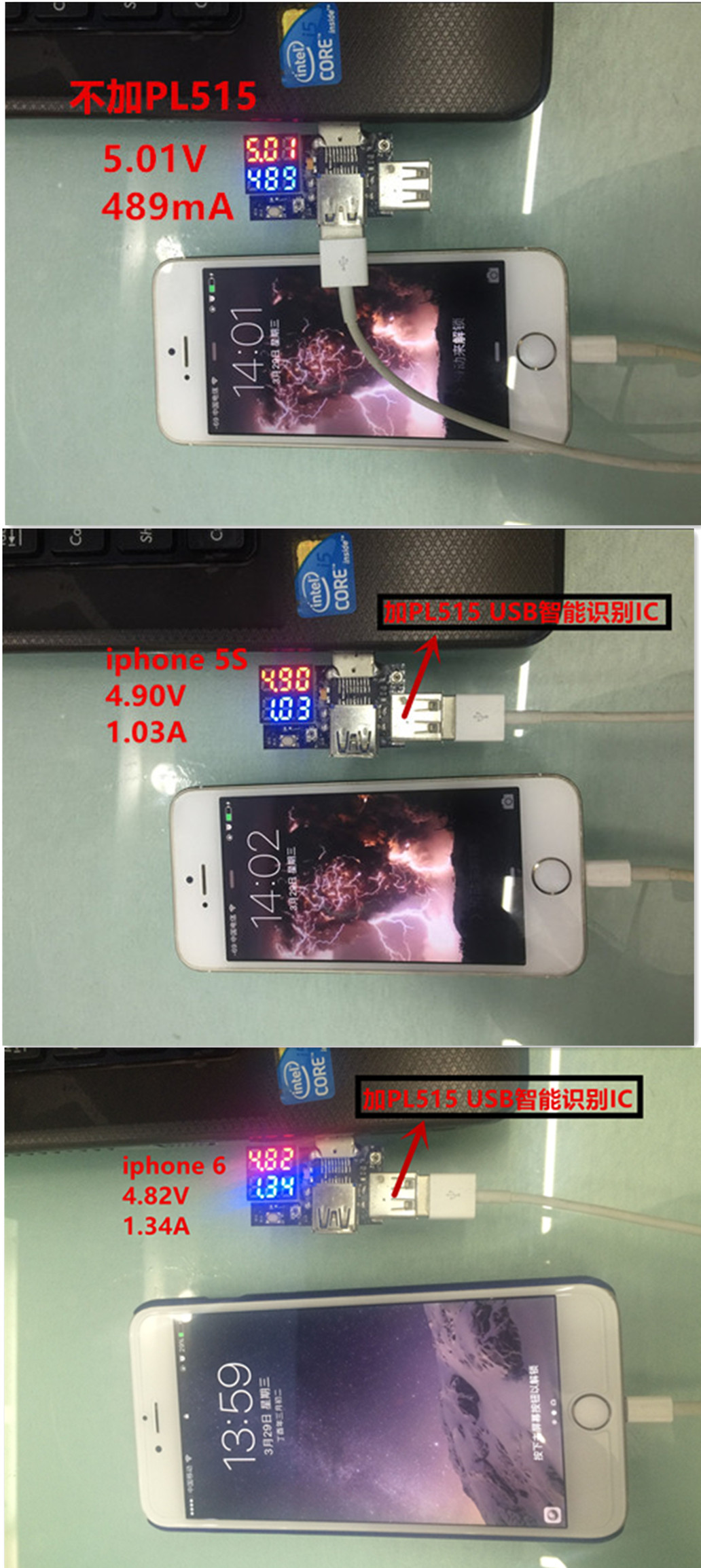

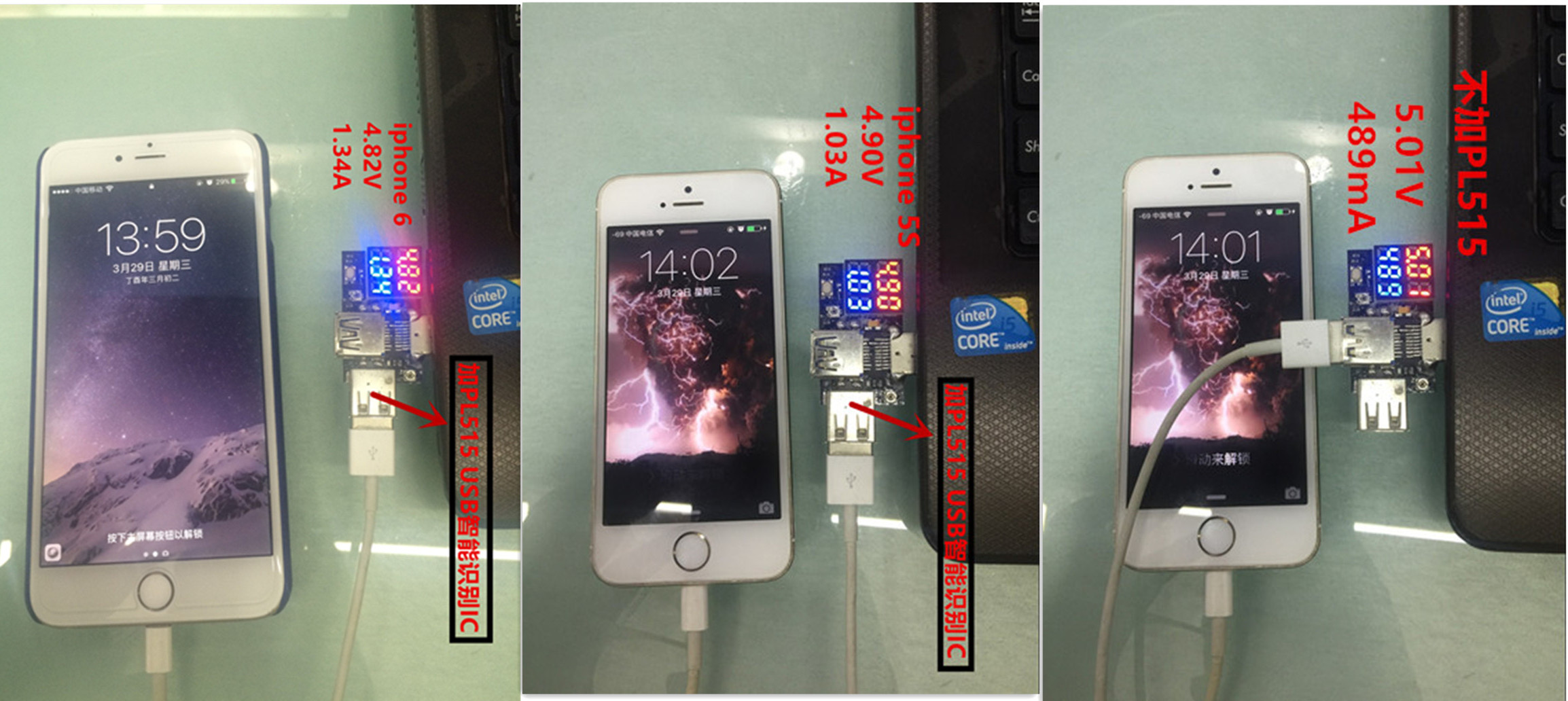

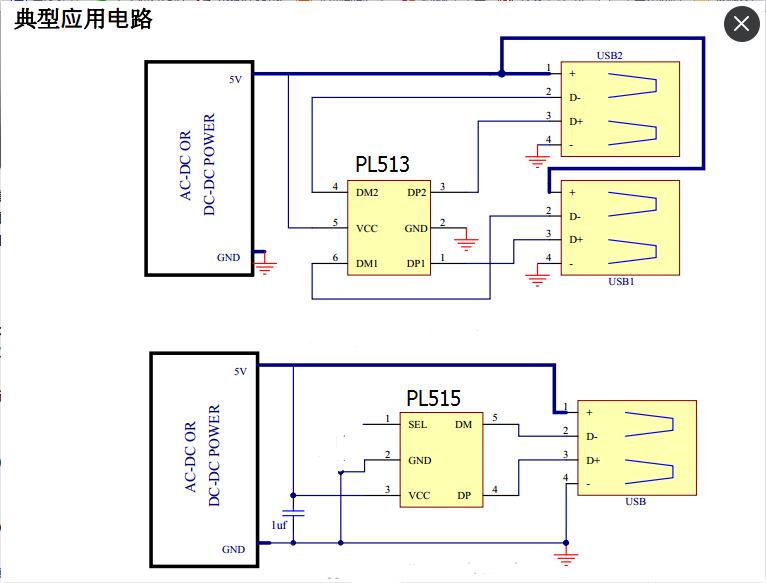

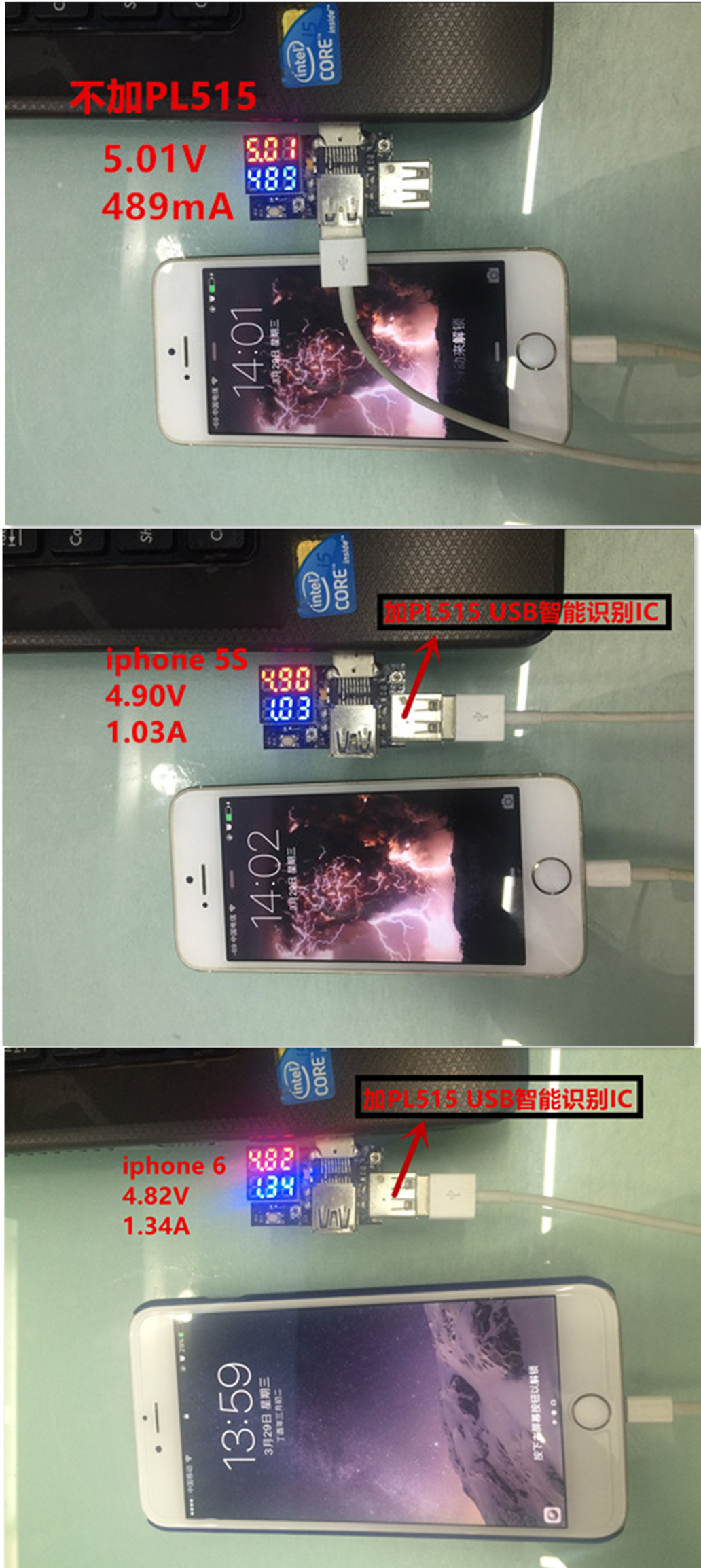

            PL513，PL515是颗USB智能识别充电协议IC。PL513，PL515集成BC1.2，苹果，三星充电协议，充电效果跟原装充电器一样。PL513，PL515能自动识别插入的手机，自动调节充电手机需要的D+,D-识别电压，使能手机识别成原装充电器，让手机不用原装充电器也可以达到原装充电器的全速充电。

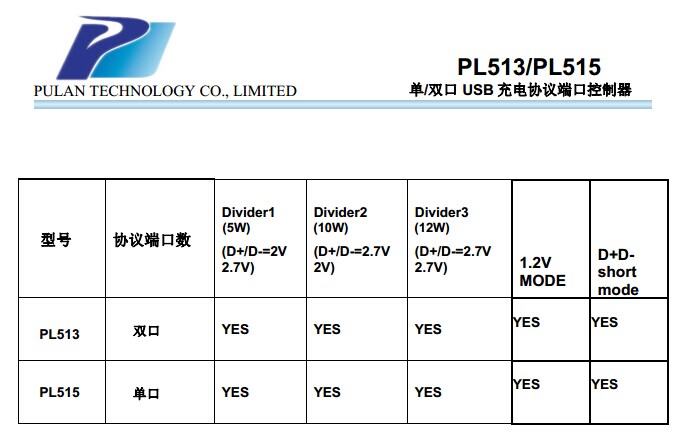

三种充电模式：

BC1.2协议： DCP模式：最大可以输出 5V1.5A。常用规格是 5V0.5A～ 1A。

       识别协议： D+D-短路

APPLE模式： 5W（ 5V1A）设备： iphone6以下的 iPhone系列都是 5W充电模式。

                             识别协议： D+:  2V   ,    D-： 2.7V

                      10W（ 5V2A）设备： iPhone6及以上手机型号及其 IPAD系列都支持。

                             识别协议： D+:  2.7V    ,   D-： 2V

                      12W设备（ 5V2.4A）：仅个别 IPAD平板电脑型号支持。

      识别协议： D+:  2.7V   ,    D-： 2.7V

注： 12W 模式向下兼容 10W 和 5W 模式。 10W 模式向下兼容 5W 模式。

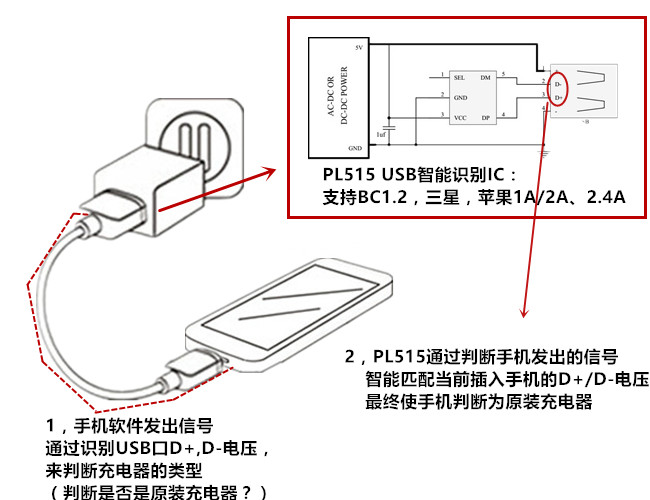

        手机和平板电脑的充电电流由 PMIC 的控制，插入充电器后，软件要判断 D+ 和 D- 的电压，分析充电器的类型， PL513/PL515 通过判断手机发出的信号，可以智能模拟当前手机所需要的 D+,D- 电压），从而判断出能提供的充电电流大小，结合手机内部电池的电量状况，最终判断出应该以何种充电模式，需要多大的充电电流对手机内部的电池进行充电。

常识： 手机充电电流是手机来控制的，而不是充电器.
