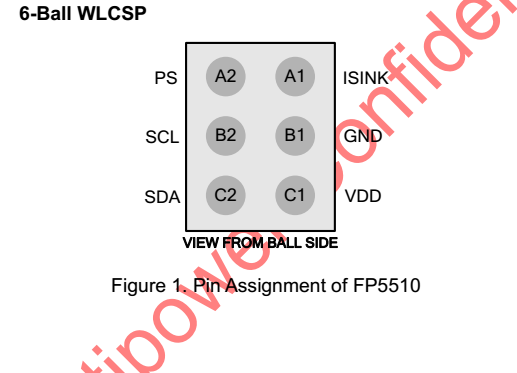

VCM（音圈）马达驱动IC，FP5510马达驱动IC

         FP5510音圈VCM马达驱动IC- 规格书(点击下载)

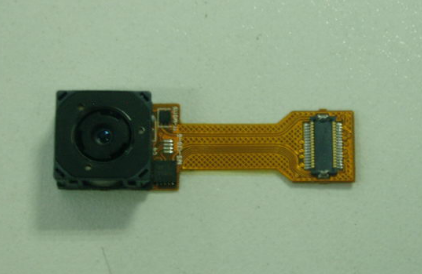

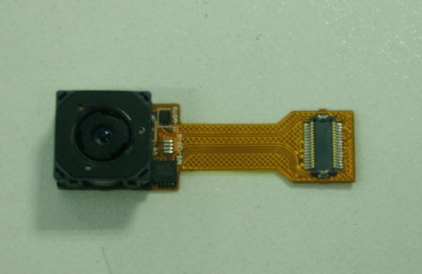

       VCM（Voice Coil Motor），电子学里面的音圈电机，是马达的一种。因为原理和扬声器类似，所以叫音圈电机，具有高频响、高精度的特点。其主要原理是在一个永久磁场内，通过改变马达内线圈的直流电流大小，来控制弹簧片的拉伸位置，从而带动上下运动。手机摄像头广泛的使用VCM实现自动对焦功能，通过VCM可以调节镜头的位置，呈现清晰的图像。

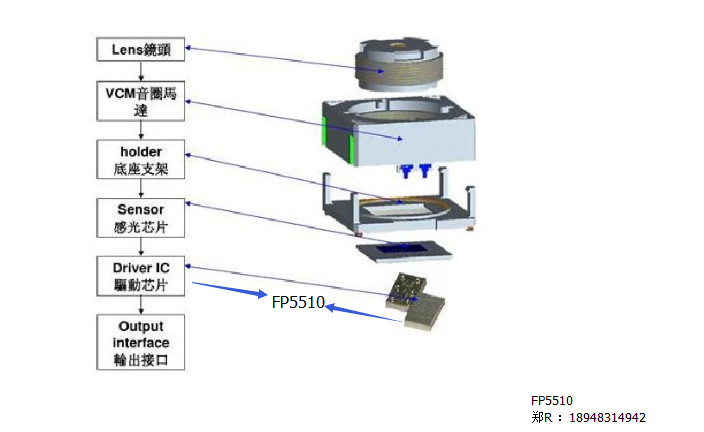

        作为与VCM（音圈马达）匹配的driver IC （FP5510） 一直被产业链当做一个小器件，故而默默无闻，较少为人所认知和谈论。其实小小的driver IC （FP5510） ，是摄像模组实现自动对焦功能不可或缺的一部分。与VCM   马达是马车与车夫的关系。目前Closeloop(闭环式)异军突起、OIS呼之欲出。担当马车夫的driver IC （FP5510） 日益显得重要，成为业界开始关注的焦点。

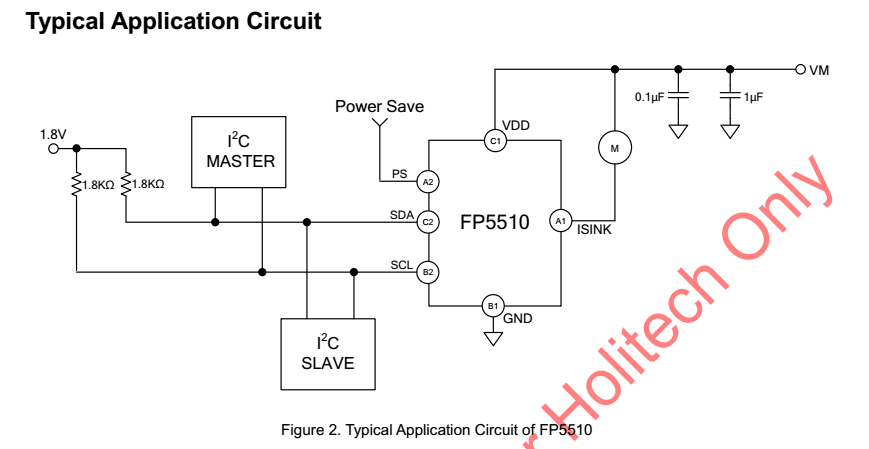

         VCM 移动透镜是通过提供微小的电流变化来控制的，所以这就需要 VCM Driver IC （FP5510） ， VCM Driver IC （FP5510） 是使用 I2C 控制，先不考虑 AF 程式是如何写，当 AF 找到焦点步数时，会利用 I2C 让 Driver IC （FP5510） 输出电流给 VCM ， VCM 再移动透镜到达实际的对焦位置。

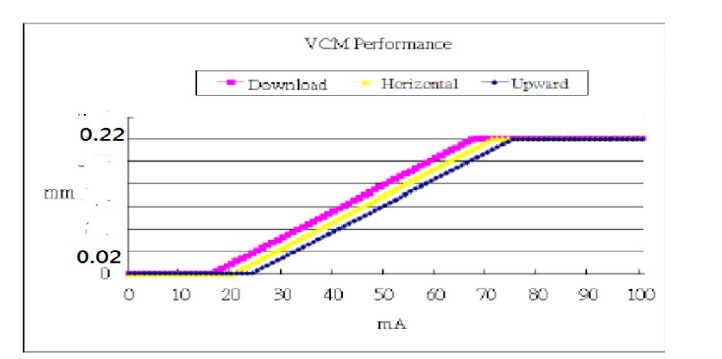

既然 VCM 是通过电流来让透镜移动，但通过多少电流透镜移动多少呢？ Camera 模组厂会提供 -VCM Performance ，让 VCM Driver 控制；

1. Download 与 Upward 为透镜后退或前进电流与距离的曲线图;
2. 在曲线图都有最低驱动电流及最大移动位置，如 Upward 最低驱动电流为 24mA 表示起始电流，而最大移动位置为 0.2MM ，对照下来电流为 74mA;
3. 所以对照下来线圈通过 24mA ～ 74mA 为 VCM 工作电流， 0 ～ 0.22MM 为透镜移动范围。

        纵观自动对焦技术的发展方向，Close loop和OIS成为流行趋势。那么这给driver IC厂家带来了前所未有的发展机遇。同时，也给driver IC厂家带来了新的挑战。摄像头厂家对DriverIC的选择趋向严格、谨慎。部分手机客户也开始关注起摄像头模组厂用什么样的VCM driverIC了。他们希望选择一颗好的Driver IC，以提升对焦的精准度。他们希望选择量产经验丰富、技术力量强的厂家，以提升其产品的稳定性, FP5510就首当其冲被众多厂家所认可。
