PL515单口USB智能识别IC，PL513双口USB智能充电识别IC

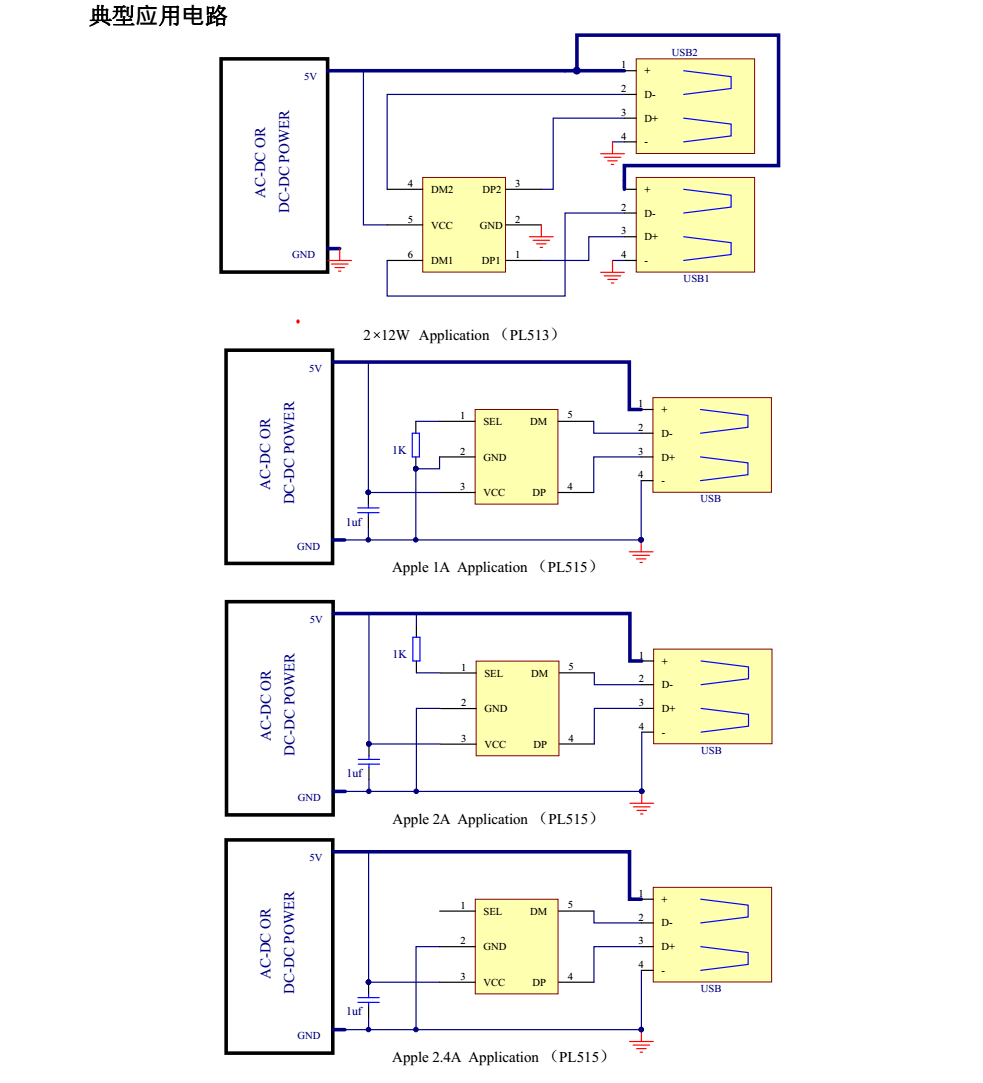

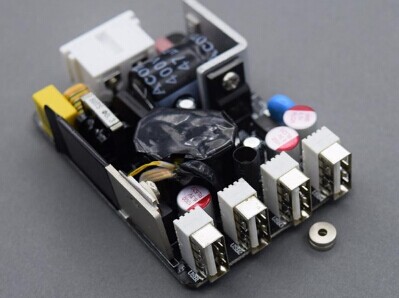

         USB智能识别IC（PL515，PL513），适用于车充，充电器，移动电源等 USB口输出供电方案。

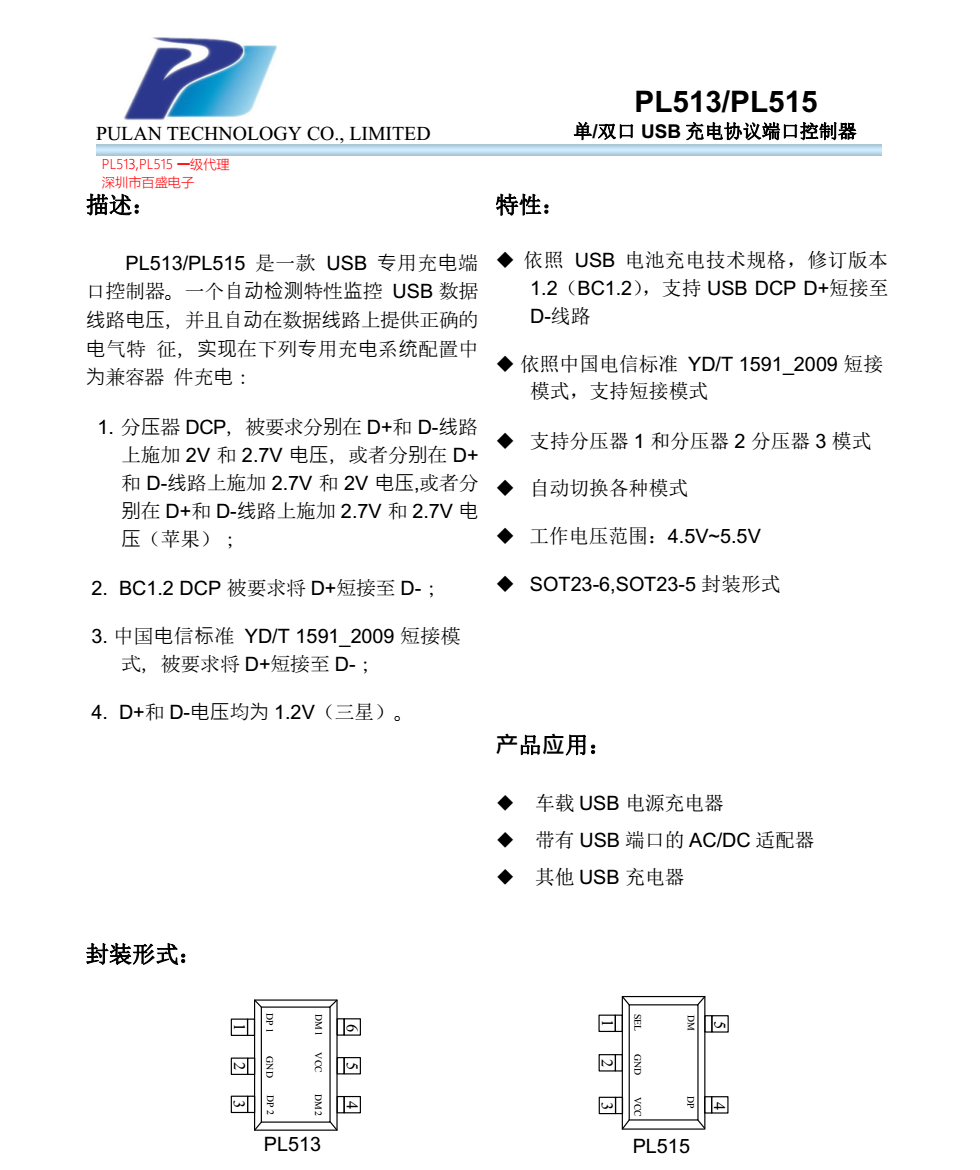

         USB智能识别IC，是用来解决传统USB口的识别电阻，识别电阻做的识别电路，能识别的充电协议模式比较单一的问题。PL515是集成了苹果手机和平板（5V1A,5V2A,5V2.4A）的充电识别协议，三星5V1A,5V2A的充电协议和BC1.2 DCP的D-/D+短路的充电协议。应用设计简单，手机充电设备必备IC。





因为供电设备（充电器）基本分为三种充电模式，三种充电模式不相兼容。在不兼容的情况下，移动设备（手机，平板）充电的电流在 5V0.5A～ 1A之间，一般不会超过 1A，充电时间大大增长。这也是苹果 /三星需要用原装充电器的原因。例如：用 5V2A的原装三星充电器给 IPAD充电，因为三星和苹果的充电模式是不相互兼容的，此时 IPAD可以充电，但是充电电流是在 5V0.5A，不超过 1A。如果用 IPAD的原装充电器充电的话，充电电流最大是 5V2A。通过充电功率的计算公式： P=U（电压）× I（电流），可以得知：用 IPAD原装充电器给 IPAD充电比用三星充电器给 IPAD充电，充电时间相差 2-4倍。

三种常用 5V充电模式：



BC1.2 协议： DCP模式：最大可以输出 5V1.5A。常用规格是 5V0.5A～ 1A。

识别协议： D+/D-短路



苹果模式：5W（ 5V1A）设备： iphone6以下的 iPhone系列都是 5W充电。

识别协议： D+:2V   D-2.7V

10W（ 5V2A）设备： iPhone6及以上手机型号及其 IPAD系列都支持。识别协议： D+:2.7V   D-2V

12W设备（ 5V2.4A）：仅个别 IPAD平板电脑型号支持。

识别协议： D+:2.7V  D-： 2.7V

注： 12W模式向下兼容 10W和 5W模式。 10W模式向下兼容 5W模式。



三星模式： 10W（ 5V2A）充电协议。（ 5W充电协议即 BC1.2协议）

识别协议： D+:1.2V    D-1.2V

手机和平板电脑的充电电流由 PMIC的控制，插入充电器后，软件要判断 D+和 D-的电压，分析充电器的类型，（ PL513/PL515通过判断手机发出的信号，可以智能模拟当前手机所需要的 D+,D-电压），从而判断出能提供的充电电流大小，结合手机内部电池的电量状况，最终判断出应该以何种充电模式，需要多大的充电电流对手机内部的电池进行充电。

常识：手机充电电流是手机来控制的，而不是充电器 .
