3V，3.3V，3.7V升压6V，输出1.5A的升压IC-PL7501
详情
PL7501高效率DC-DC升压IC简单介绍：
1，封装SOP8封装；
2，输入电压：2.6V -5.5V范围；
3，输出电压：9V最高（可调输出电压）
4，输出电流：3V输入，输出5V,2A，6V1.5A，7V1.2A，8V1A（实际应用参考值）
5，限流功能： 可以调整输入端的最大通过电流阀值。

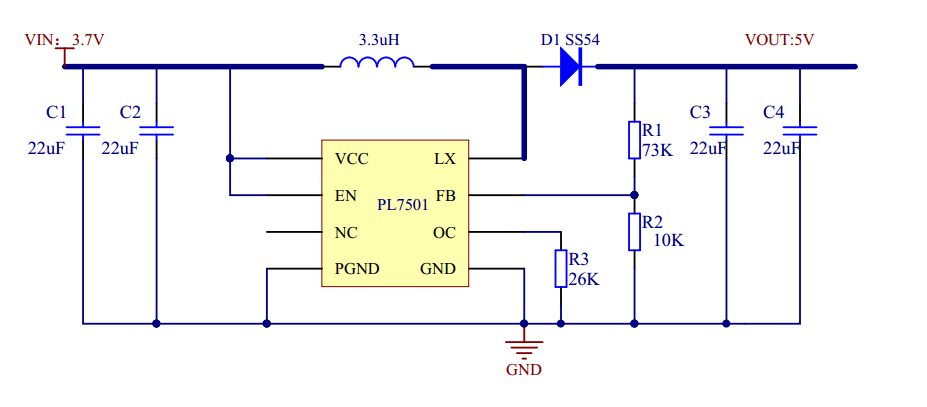

PL7501的限流功能计算公式： I(A)=110/R3(K)+0.3
PL7501的输出电压计算公式：VOUT=0.6*（1+R1/R2）
锂电池充电管理/保护IC选型表：
|
型号 |
锂电池 |
特点 充电电流 指示灯 |
封装 |
||||
|
PL7222 |
线性充电 IC |
双节串联 |
1A |
2 |
SOP8 |
|
|
|
PL7203 |
开关性充电 IC |
单节 |
3A |
2 |
SOP8 |
|
|
|
PL4056 |
线性充电 IC |
单节 4.2V |
1A |
2 |
SOP8 |
PIN to pin |
|
|
PL4057 |
线性充电 IC |
单节 4.35V |
1A |
2 |
SOP8 |
||
|
PL5057 |
线性充电 IC |
单节 4.2V |
0.5A |
2 |
SOT23-6 |
|
|
|
PL4054 |
线性充电 IC |
单节 4.2V |
0.5A |
1 |
SOT23-5 |
|
|
|
PL7022 |
保护 IC |
双节串联 |
外置 MOS |
SOT23-6 |
|
||
|
PL7071 |
保护 IC |
单节 4.35V |
外置 MOS |
SOT23-6 |
PIN to pin |
||
|
DW01 |
保护 IC |
单节 4.2V |
外置 MOS |
SOT23-6 |
|||
|
PL5353A |
保护 IC |
单节 4.2V |
集成 MOS |
SOT23-5 |
|
||
