双/两节锂电池串联专用充电管理IC-PL7222，降压型

PL7222 有两个充电指示端： CHRG 端和 DONE 端。

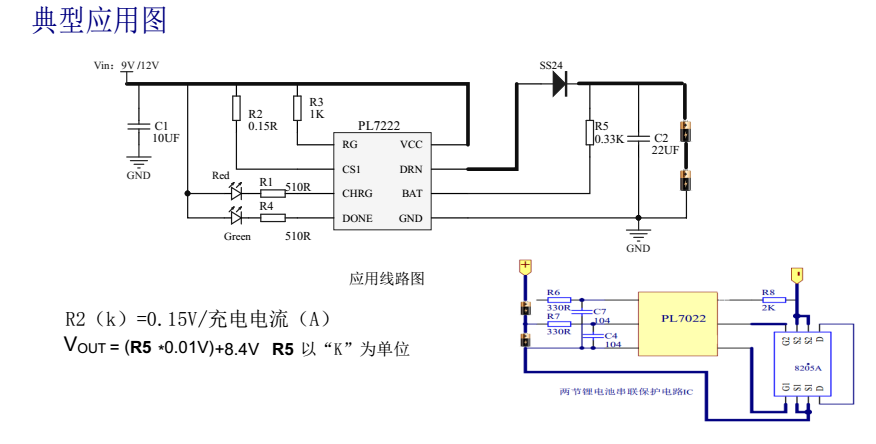

CHRG 为充电状态指示，一般通过红色发光管 Red 连接到 VCC ，在预充电、恒定电流充电、恒定电压充电阶段， CHRG 为低电平， Red “ 亮” ； 当电池状态不正常（ V BAT ＜ V BSC ） Red “ 闪烁”充电结束后， CHRG 呈高阻态， Red “ 灭” 。 DONE 作为充电结束指示端，可以通过绿色发光管 Green 连接到 VCC ，在充电过程中，其电压接近于 VCC ， Green “ 灭” ；充电结束后， DONE 端为低电平， Green “ 亮” 。

PL7222 还可以通过调节外围电阻来提高电池饱和结束电压，可以设到需要的电压点。 PL7222 默认输出电压： 8.4V，再充电电压： 8.15V，采用SOP8封装形式。

特点
8.4V 双节锂离子或锂聚合物电池充电器的理想控制电路；

高于 1%的电压精度；
恒定电流充电，充电电流可调；
恒定电压充电过程；
自动再充电过程；
电池饱和结束电压可调；
双 LED 充电状态指示；
电池不正常状态的检测；
极少的外围元器件；
小型化的 SOP8 封装

双节锂电池串联管理系列选型表：

型号	封装	功能
PL7022B	SOT23-6	双节 4.2V 锂电池串联保护电路
PL7022	SOT23-6	双节 4.35V 锂电池串联保护电路
PL7501C	ESOP8	升压型双节锂电池串联充电电路（ VIN:5V ）
PL7222	ESOP8	降压型双节锂电池串联充电电路（ VIN:9V ）
