NS6116输入8-30V，输出5V3A或QC3.0车充方案IC

        NS6116  是支持高电压输入的同步降压电源管 理芯片， 在  8~30V  的宽输入电压范围内可实现  3.1A 的连续电流输出。 通过调节  FB  端口的分压电阻， 可以输出  1.8V  到  28V  的稳定电压。  NS6116  具有优 秀的负载调整率和线电压调整率， 在全范围内不超 过 ±3% 。  NS6116  采用电流模式的环路控制原理， 实 现了快速的动态响应。  NS6116  工作开关频率为 130kHz ， 具有良好的  EMI  特性。
       NS6116  内置线电压补偿， 可通过调节  FB  端口 的分压电阻阻值来实现。  NS6116  不仅可实现单芯片 降压电源管理方案， 还可以与  QC2.0/ QC3.0  识别芯 片构成快速充电电源管理方案。 另外， 芯片包含多 重保护功能： 过温保护， 输出短路保护和输入欠压 / 过压保护等。 NS6116  采用  SOP8  的标准封装。

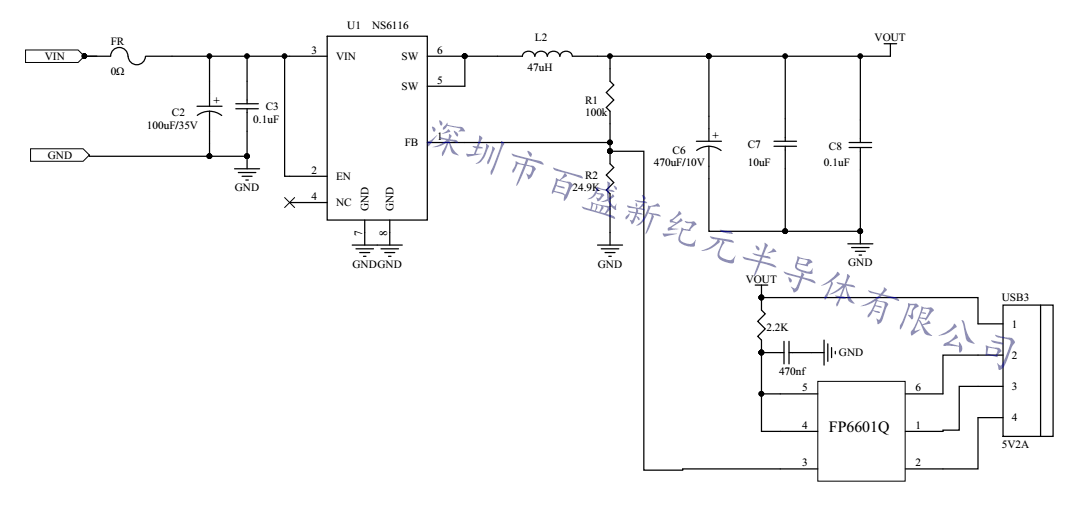

NS6116单口QC3.0智能识别车充原理图：

支持充电协议：QC3.0，QC2.0

                      华为FCP

                      三星AFC

                      苹果5V1A,5V2A,5V2.4A

                      三星5V2A

                      BC1.2协议

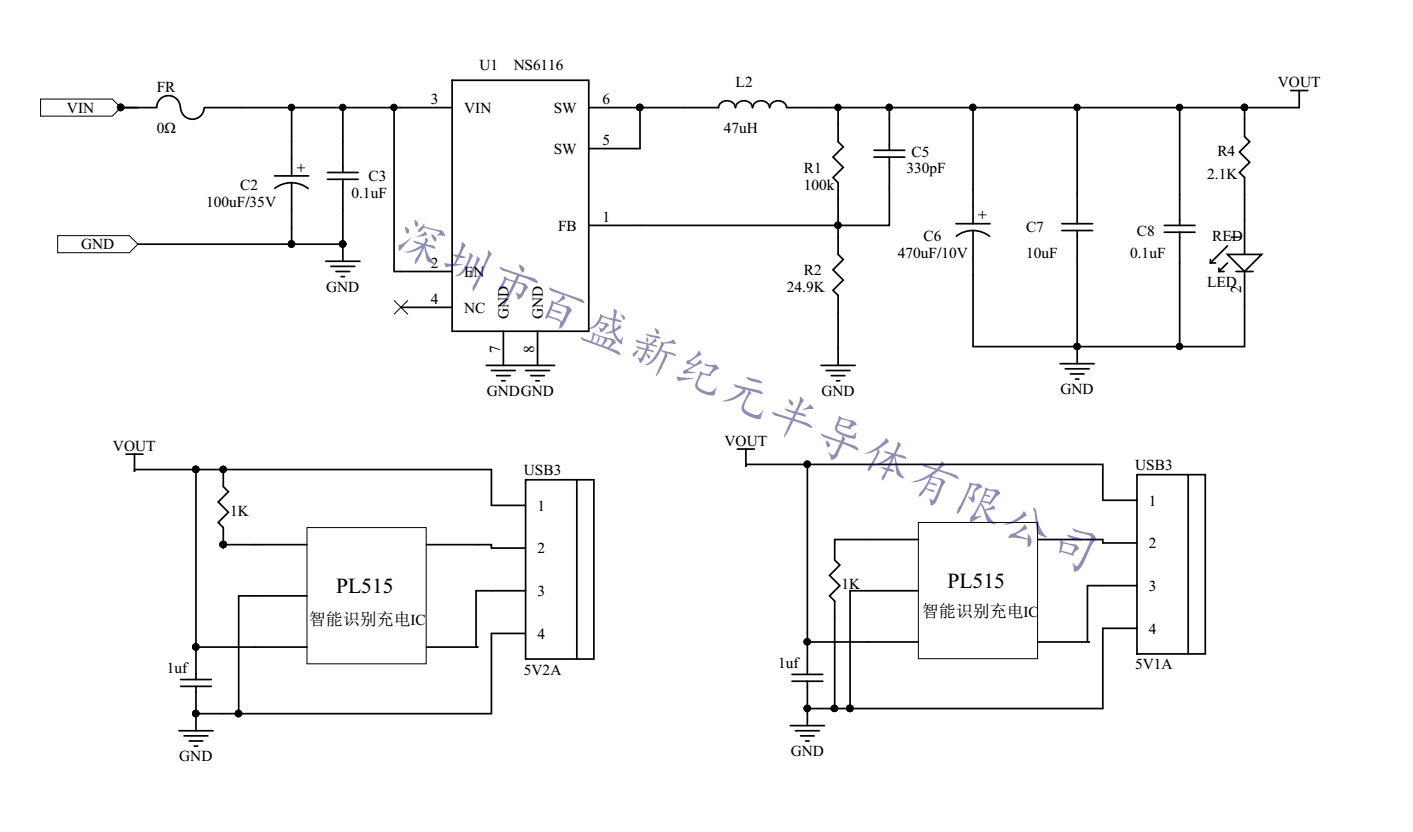

NS6116双口2A+1A，带智能识别充电车充原理图：

智能识别充电协议：     苹果5V1A,5V2A,5V2.4A

                                    三星5V2A

                                    BC1.2协议

NS6116效率测试

        VIN                            VOUT

电压（V）电流（A）                    电压（V）电流（A）      效率（%）

12.00         0.92                    5.17       2.00           93.65

24.00         0.46                    5.10       2.00           92.39

12.00         1.47                    5.44       3.00           92.51

24.00         0.73                    5.35       3.00           92.39



12.00         1.64                     9.52       2.00           96.74

24.00         0.84                     9.59       2.00           95.13



12.00         1.50                     11.87      1.50           98.91

24.00         0.79                     12.13      1.50           95.96

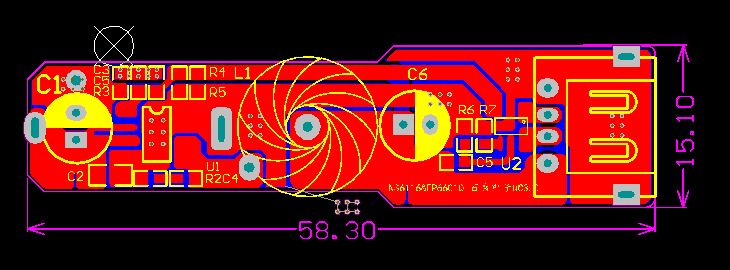

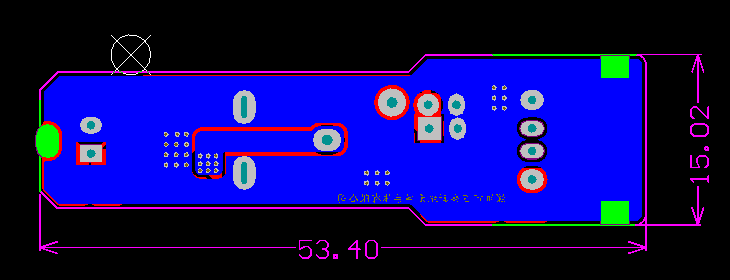

PCB方案
