NS6112输入8-30V，输出5V2.4A同步降压IC，车充等



       NS6112  是支持高电压输入的同步降压电源管理芯片， 在  8~30V  的宽输入电压范围内可实现  2.6A 的连续电流输出。 通过调节  FB  端口的分压电阻，可以输出  1.8V  到  28V  的稳定电压。  NS6112  具有优秀的负载调整率和线电压调整率， 在全范围内不超过 ±3% 。  NS6112  采用电流模式的环路控制原理， 实现了快速的动态响应。  NS6112  工作开关频率为 130kHz ， 具有良好的  EMI  特性。

       NS6112 包含多重保护功能： 过温保护， 输出短路保护和输入欠压 / 过压保护等。 NS6112采用SOP8标准封装。



NS6112特性

 宽输入电压范围：  8V 至  30V
 宽输出电压范围：  1.8V 至  28V
 效率可高达  92%以上
 开关频率：  130kHz
 过热保护
  SOP-8 封装
 输出电流：  2.6A

  应用范围
 车载充电器 /适配器
 线性调节前置稳压器
 分布式供电系统
 电池充电器

                              2.4A车充IC：NS6112            （ PIN  to

                              3A   车充IC:  NS6116                    PIN）  NS6116可搭配FP6601Q 应用于QC3.0车充。

NS6112效率测试

VIN                                    VOUT

电压（V）电流（A）           电压（V）电流（A）    效率（%）

12.00       0.96                     5.41         2.00             93.92

24.00       0.48                     5.31         2.00             92.18

12.00       1.19                     5.53         2.40             92.94

24.00       0.59                     5.44         2.40             92.20

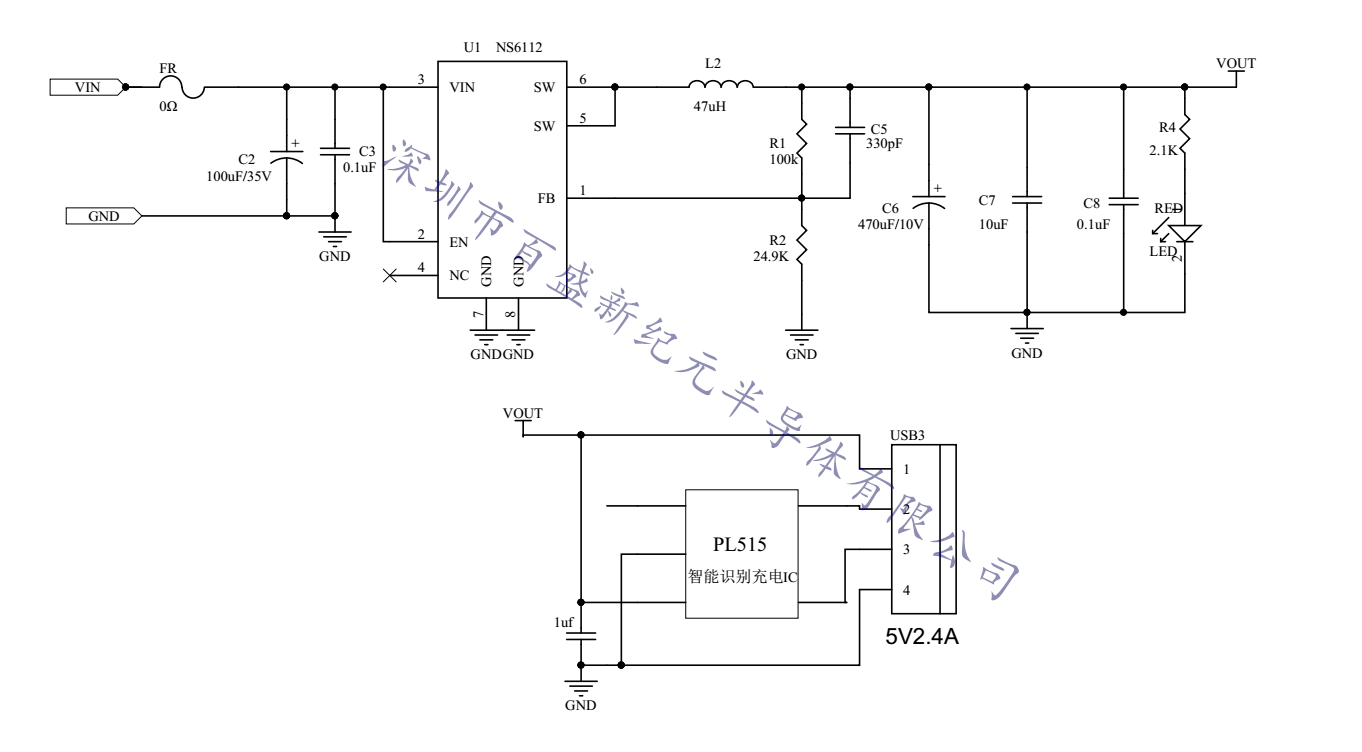

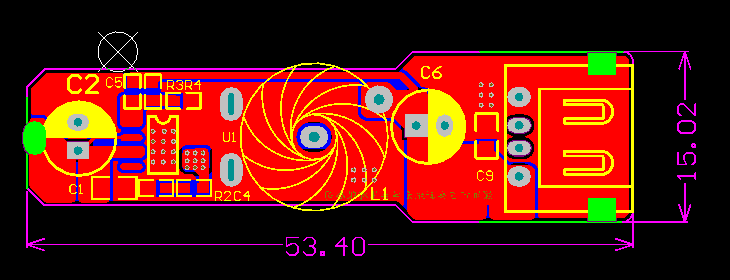

NS6112车充方案：
