EG6599S谐振半桥控制器：精准控制，高效节能，保障稳定输出

芯片描述

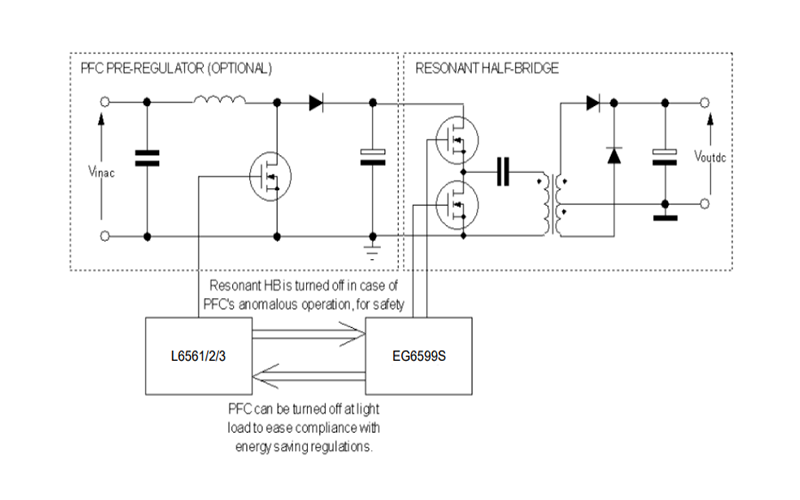

EG6599S 是一款专用于谐振半桥拓扑结构的双端控制器。提供50％互补占空比，高侧开关和低侧开关的时间相同，两者相位差180°，通过调制工作频率调节输出电压。固定的死区时间保证软开关和高频操作，外部振荡器可以设置转换器的工作频率，内部带有自举二极管。在启动时，为了防止不受控制的浪涌电流，开关频率从最大值并逐渐衰减，到达稳态值由控制回路决定。该频移是非线性的，使输出最小电压过冲，持续时间可以编程。可以强制IC在轻负载下进入受控突发模式操作，以便保持转换器的输入功耗降至最低。IC的功能包括一个未锁存的低电平有效禁用输入，电流滞和欠压保护，电流检测输入，频率自动重启，切换和延迟关机。如果第一级保护不足以控制IC，则更高级别的OCP会锁定IC初级电流。它们的组合可提供完整的过载和短路保护电路。附加的锁存禁用输入（DIS）容易实现OTP或OVP。提供了与PFC控制器的接口，可以在故障情况下关闭，例如OCP关闭和DIS高，或在猝发模式期间操作。

芯片特点

• • 50％占空比，变频控制谐振半桥

  • 高精度振荡器，工作频率高达500kHz

  • 两级OCP，频移和锁存关掉

  • 与PFC控制器接口

  • 锁存禁用输入

  • 轻负载时的猝发模式保护

  • 带软启动保护和掉电保护

  • 带高压线电压保护

  • 高侧650V栅极驱动器

  • -0.3A/0.8A高侧和低侧门极驱动

  • 无铅无卤符合ROHS标准

  • 封装形式：SOP16L

应用领域

• LCD & PDP TV

• AC-DC适配器

• 台式PC，入门级服务器

• 电信设备开关电源
