EG1166：600V双管正激电源管理芯片，高压大电流应用的理想之选

芯片描述

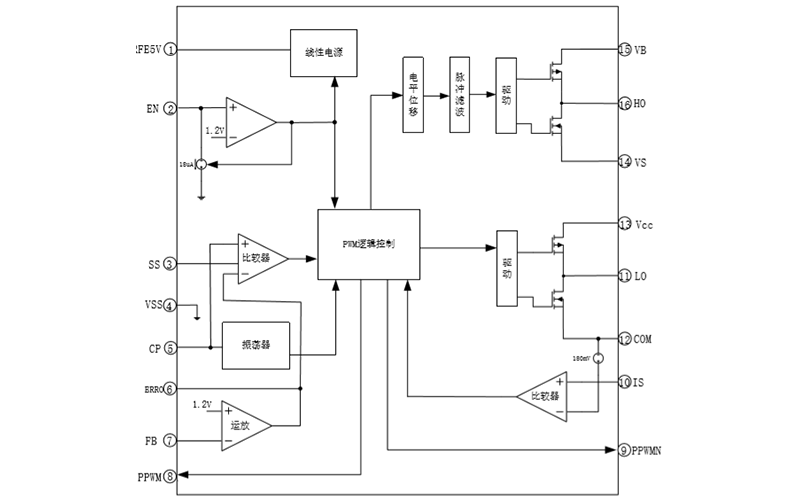

EG1166 是一款集成600V半桥驱动的双管正激电源管理芯片，内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动、主动同步整流等功能，非常适合高压大电流场合应用。

芯片特点

• • 双管正激专用电源芯片。

  • 外接一个电容可设置工作频率（0-300KHz）

  • 内置5V基准电压

  • UVLO 欠压锁定功能：

  • Vcc 引脚端的开启电压16.5V

  • Vcc 引脚端的关闭电压8V

  • 逐周限流控制

  • 主动同步整流控制

  • 内置软启动电路

  • 集成600V半桥驱动，可以直接驱动MOS管

  • 封装形式：SOP16

应用领域

• 工业电源

• LED 屏幕

• 电池充电器

• 工业控制系统

• 电信电源系统

• 隔离 DC-DC

• 逆变器电源
