EG7335芯片：可调恒流驱动，专为LED手电筒设计

芯片描述

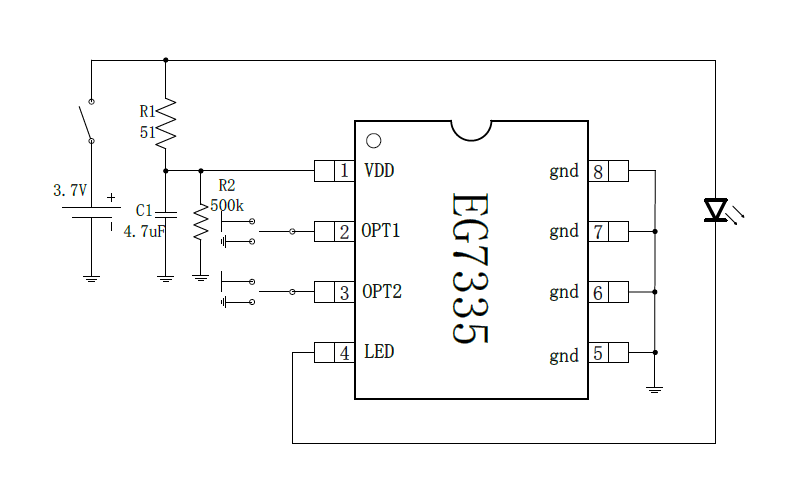

EG7335是一款工作于2.5V到5.5V的多功能恒流LED手电筒专用芯片，恒定电流输出，并且电流可以调整，可以用来驱动包括白光发光二极管在内的各类发光二极管。两个引脚OPT1和OPT2提供4种不同的工作模式进行选择，芯片内部集成有功率晶体管，手电筒功能上外围非常简单。芯片内部还集成有状态寄存器和振荡器电路，在手电筒按键的控制下，EG7335可以控制LED在全亮、半亮、弱光、爆闪和SOS等状态之间依次循环，非常适合手电筒的应用。EG7335电流内部固定约1A；EG7335B小于1.4A，并且电流外部可调；需要更大电流的采用2颗EG7335并联。

芯片特点

• • 输出驱动能力：恒流0.1～1.4A

  • OPT1 和OPT2 组成4 种不同的工作模式

  • 工作电压2.5V ～5.5V

  • 芯片内部集成NMOS 功率管

  • 外围电路简单

  • 输出电流精度5% （3.4V ～4.4V ）

  • 输出电流可调

  • 具有全亮、半亮、弱光、爆闪和SOS 功能

  • 可驱动大功率LED 灯具

  • 软启动功能

  • 过温保护

  • 欠压保护

  • LED 短路保护

  • 封装型式：SOP8L

应用领域

• LED手电筒、台灯和矿灯

• 手电筒移动电源
