EG1162：专为5V大电流输出设计的高压DC-DC电源管理芯片，集成多重保护功能

芯片描述

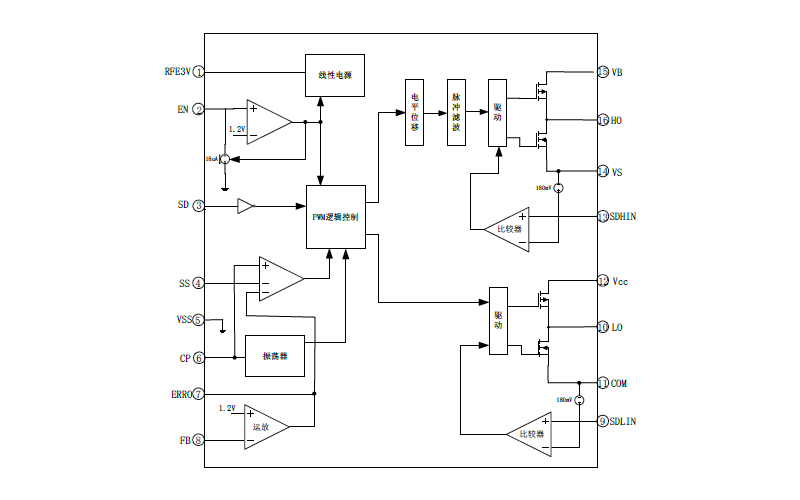

EG1162是一款高压大电流降压型DC-DC电源管理芯片，内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能，非常适合大电流场合应用，尤其5V输出场合。

芯片特点

• • 同步续流方案，支持高压大电流方案。

  • 外接一个电容可设置工作频率（0-300KHz）

  • 2脚EN外部电阻可灵活调整启动、关闭电压

  • UVLO欠压锁定功能：

  • Vcc引脚端的开启电压4.6V

  • Vcc引脚端的关闭电压3.8V

  • 逐周限流控制

  • 输出短路打嗝保护

  • 封装形式：SOP16

应用领域

• LED屏

• 电动自行车转换器

• 高压模拟/数字系统

• 工业控制系统

• 电信电源系统

• 以太网POE

• 便携式移动设备

• 逆变器系统
