EG4360：高效定时控制芯片，专为电动车与电池充电器设计，简化电路降低成本

芯片特点

• • 静态电流小<100uA

  • 定时时间外部可设定，仅需一个电阻和一个电容，改变振荡器频率即可设定定时时间

  • 外围元器件少，成本低

  • 工作电源+3V～+6V

  • 封装形式：SOP8和DIP8

  • 芯片描述

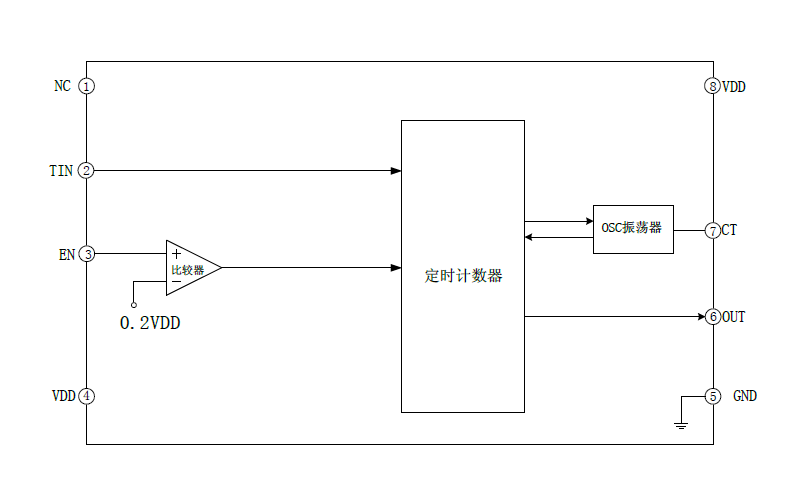

    EG4360是一款充电器专用的定时功能控制芯片，内部集成了比较器、OSC振荡器、定时计数器等，专用于电动车充电器、电池充电器等场合。EG4360电源工作电压为+2.5V～+5.5V，采用COMS工艺的集成电路，8个引脚数封装设计，降低了外围电路元件数和整体成本，节省了PCB板空间。




    应用领域

    • 电动车充电器

    • 电池充电器
