EG4328：智能可编程电源管理芯片，引领高效电池管理新纪元

芯片特点

• • 模拟电路和数字电路结合的可编程开关电源芯片

  • 芯片内置加密ID码，保护客户MCU开发的程序

  • 模拟电路组成开关电源的电压环、电流环功能

  • 数字电路配置模拟环的基准值后，自动完成稳压、恒流功能

  • 2.5V基准电压源，精度±1%

  • 1路可配置电压环运放基准，可设范围：1.05V～1.425V

  • 1路可配置恒流环运放基准，可设范围：1mV～488mV

  • 外部MCU通过I²C总线对芯片内部寄存器进行配置

  • 8通道输入，10位ADC模数转换器，1路可选可配置增益输入前级放大器

  • 内置芯片温度传感器，支持外部MCU读取芯片内部温度

  • 4路可配置LED恒流驱动器，无需外接限流电阻，恒流可设范围:0.5mA～6mA

  • 工作电压范围宽：+2.5V～+5.5V

  • 封装形式：SOP16

  • 芯片描述

    EG4328 芯片内置了高精度2.5V基准电压源、可配置多路误差放大器、8通道输入10位ADC模数转换器、I²C总 线控制器、数字电路控制模块、LED恒流驱动器等。EG4328是一款模拟和数字结合的可编程电源管理芯片，具有功耗低、灵活性强，外接一个低廉的8脚单片机（无需具备ADC功能），既能实现高端的电源管理系统，非常适合于智能化电池管理的应用场合。

    应用领域

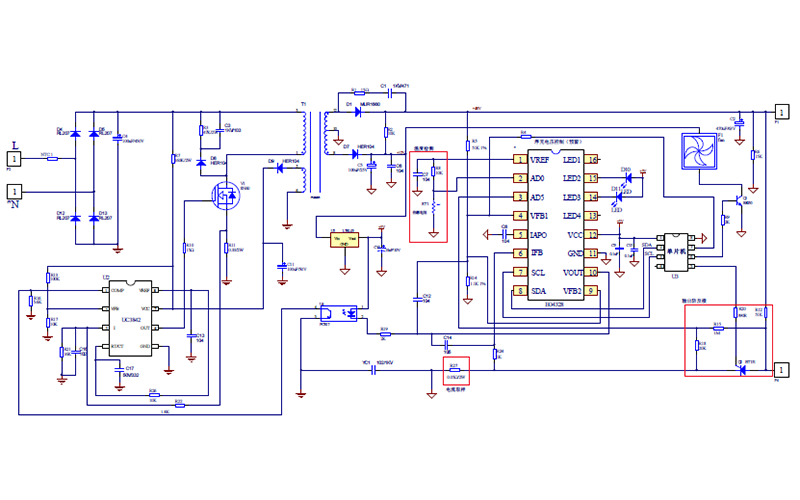

    • 电动车智能 和非智能充电器

    • Boost升压电源

    • 锂电池充电器

    • AC/DC开关电源

    • Buck降压电源

    • 可编程数字电源
