EG4321：高效、稳定、低成本的AC/DC电源锂电池充电管理芯片

芯片特点

• • 专用于锂电池充电控制，集成了恒压、恒流、转灯控制模块

  • 内部集成了精准的三路电压基准参考源，专用于恒压、恒流及转灯的模块电路基准源

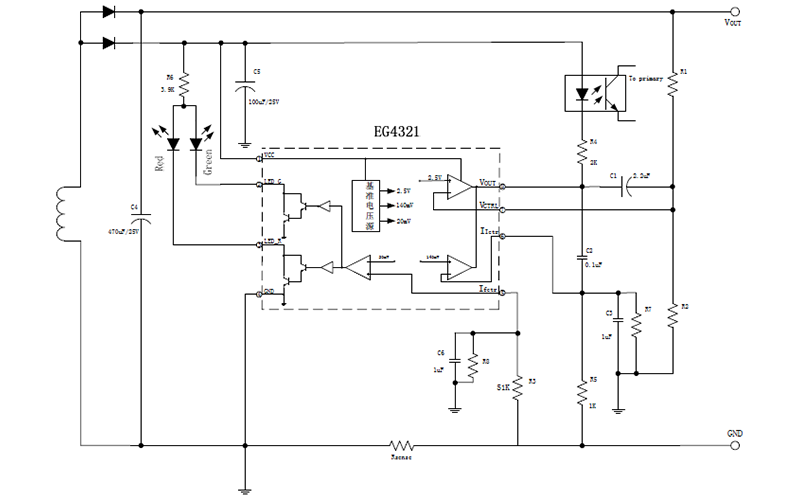

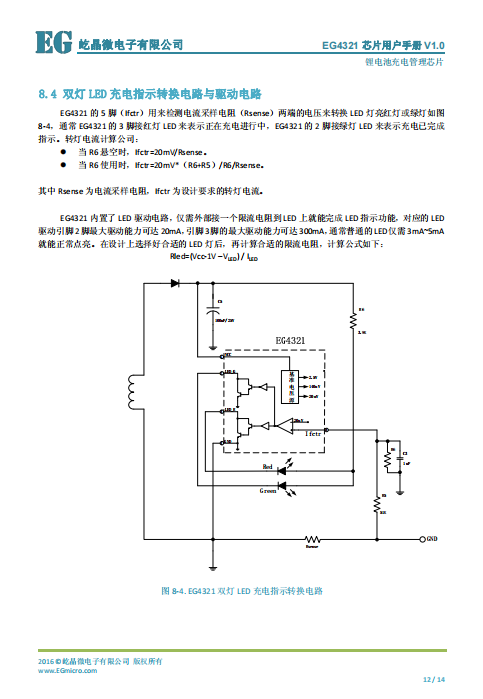

  • 内部集成了双灯LED充电指示转换电路及驱动电路

  • 很少的外部元件

  • 易于补偿

  • 低静态工作电流：1.6mA

  •


  • 芯片描述

  • EG4321是一款专用于AC/DC电源的锂电池充电管理芯片，具有恒压、恒流、转灯状态自动转换的功能， 同时内部集成了双灯LED充电指示转换电路及驱动电路，大大简化了外部元件的数量，大大提高了系统稳定性及降低了生产成本。

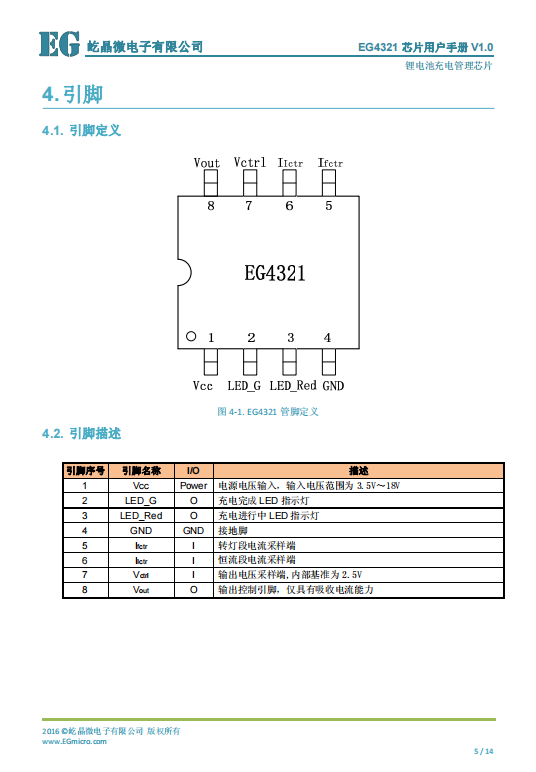

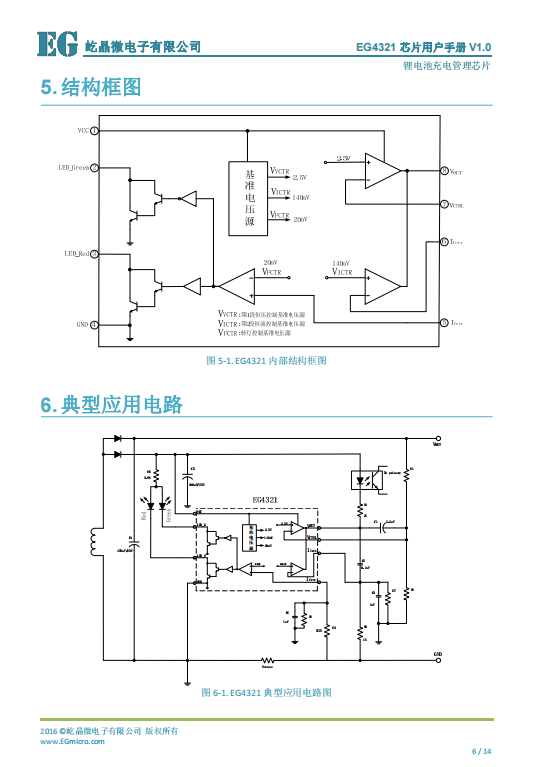

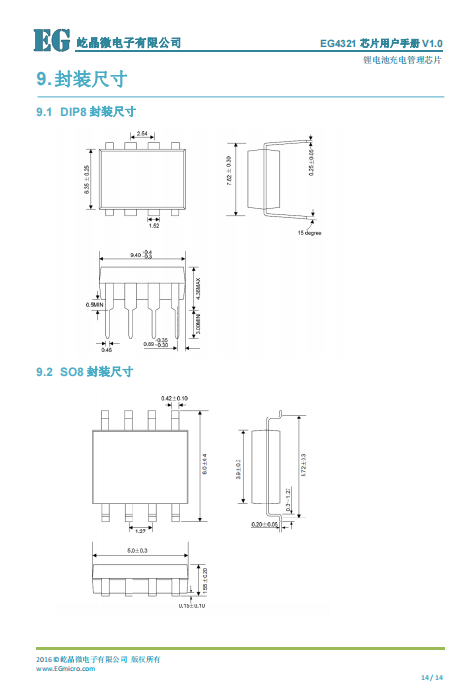

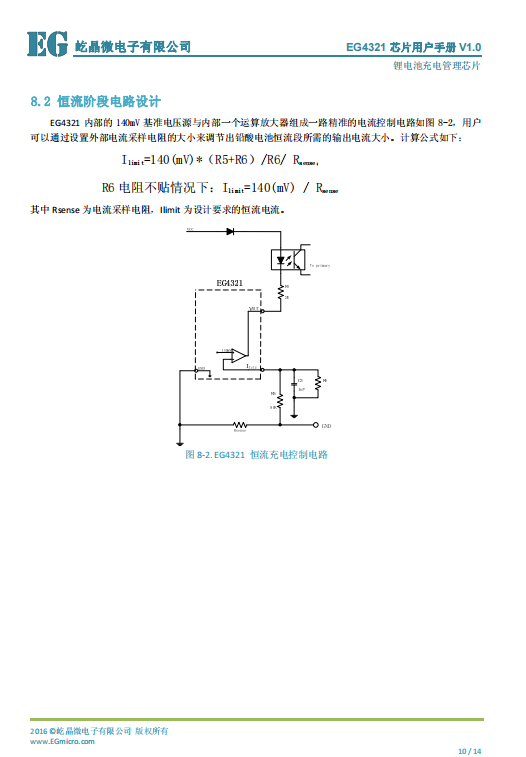

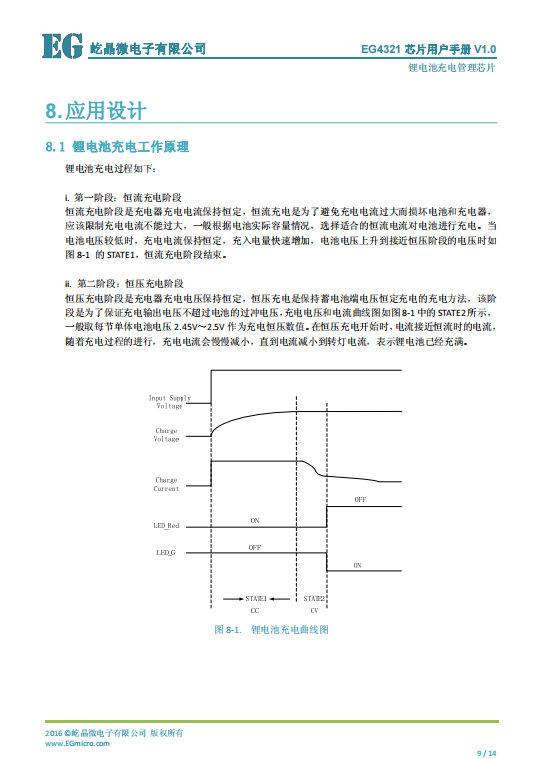

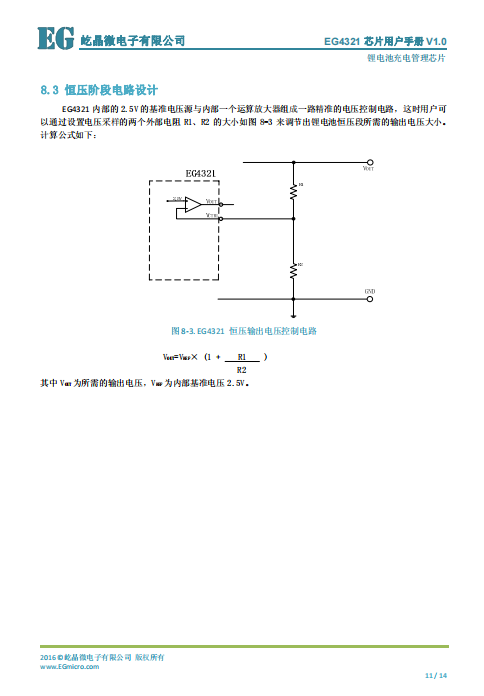

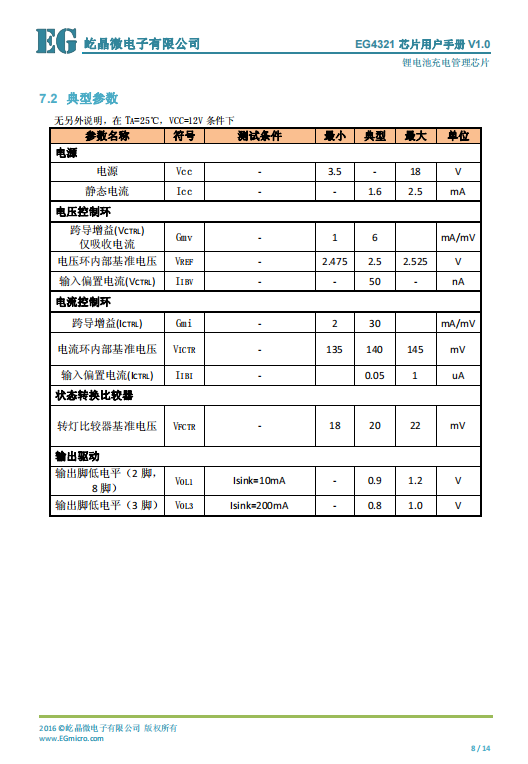

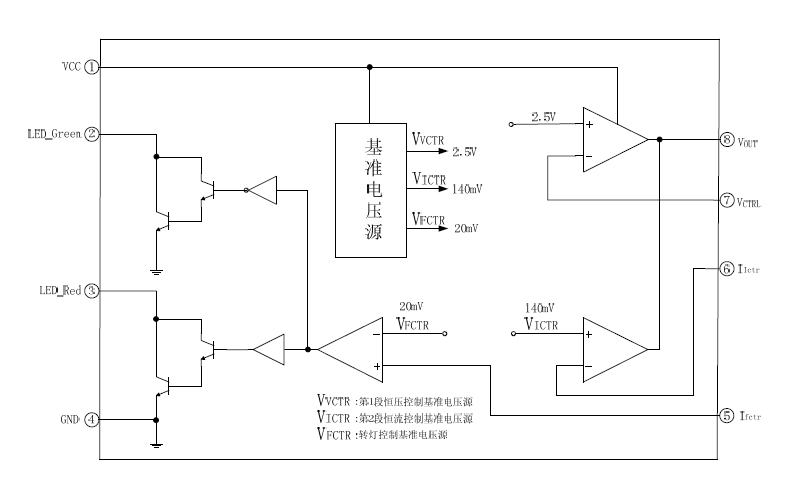

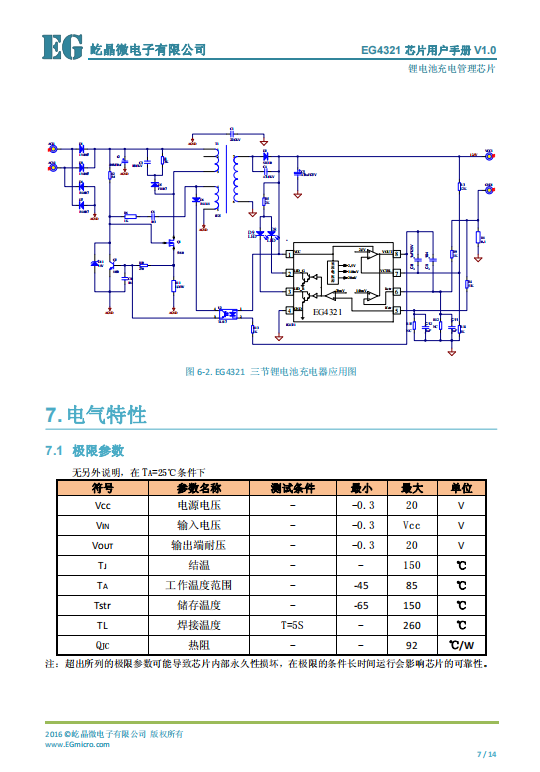

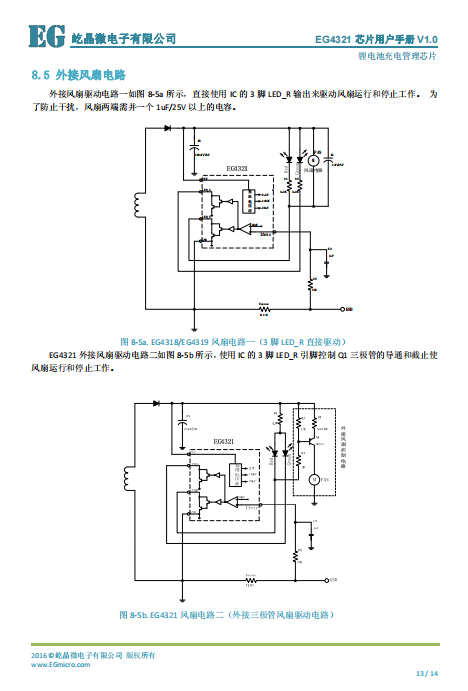

    EG4321内部集成了2.5V基准电压源、140mV基准电压源、20mV基准电压源，EG4321集成了两个运算放大器、一个电流比较器、LED控制驱动电路等。2.5V的基准电压源与内部一个运算放大器组成一路精准的电压控制电路，用户可以通过设置电压采样的两个外部电阻的大小来调节出锂电池恒压段所需的输出电压大小；140mV的基准电压源与内部另一个运算放大器组成一路精准的电流控制电路，用户可以通过设置外部电流采样电阻的大小来调节出锂电池恒流段所需的输出电流大小，20mV的基准电压源与内部的电流比较器组成一路精准的双灯LED控制电路。







  • 应用领域

    • 各类锂电池充电器

    • 平衡车充电器

    • 逆变器充电器

    • 电动车充电器
