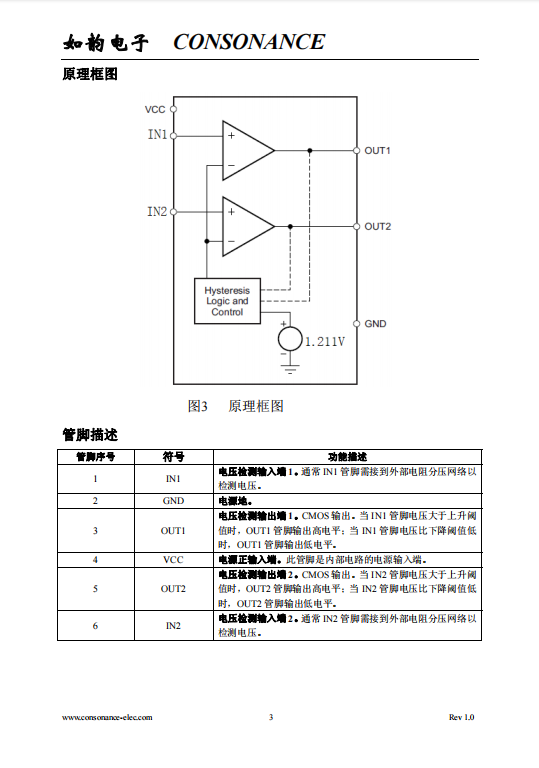

CN303 双通道电压检测集成电路，内部有两个高精度电压比较器

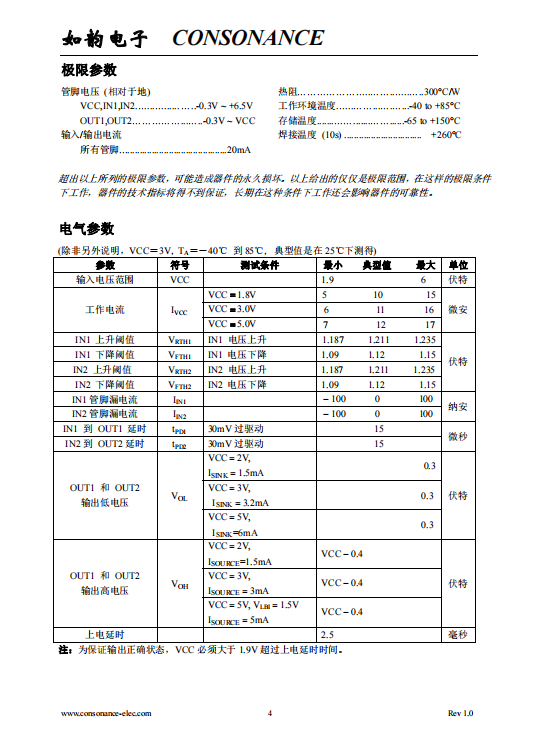

产品参数

主要功能：双通道电压检测集成电路，内部有两个高精度电压比较器

输出电压范围：1.9V-6V

输入电压范围：1.9V-6V

工作电流：11uA（VCC=3.7V）

封装形式：SOT23-6

检测阈值：上升：1.211V；下降：1.12V

阈值精度：±2%

迟滞：8%

延时：15us

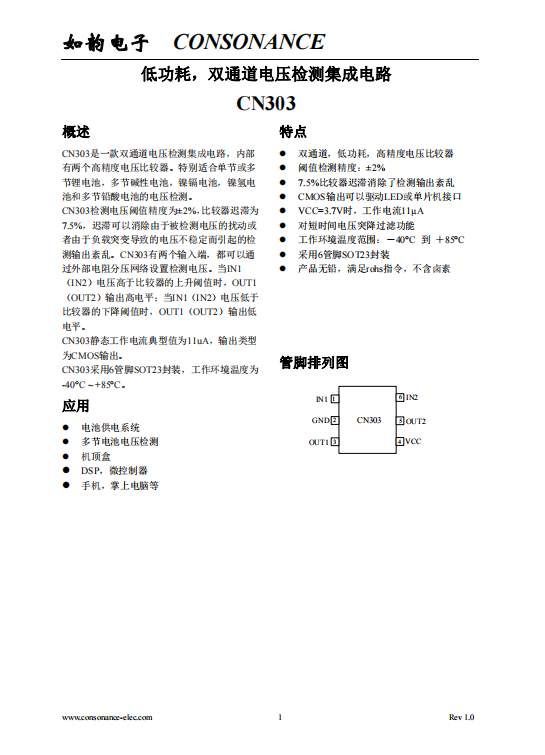

概述

CN303 是一款双通道电压检测集成电路，内部有两个高精度电压比较器。特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池的电压检测。

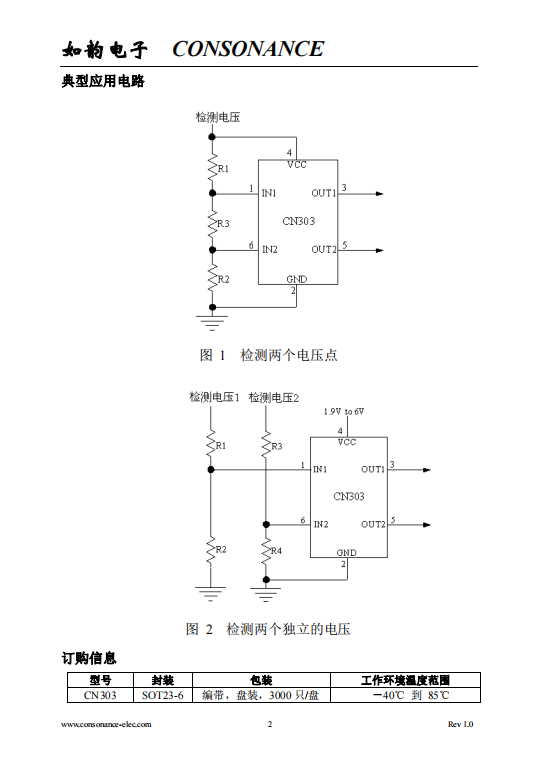

CN303 检测电压阈值精度为± 2% ，比较器迟滞为 7.5% ，迟滞可以消除由于被检测电压的扰动或者由于负载突变导致的电压不稳定而引起的检测输出紊乱。 CN303 有两个输入端，都可以通过外部电阻分压网络设置检测电压。当 IN1 （ IN2 ）电压高于比较器的上升阈值时， OUT1 （ OUT2 ）输出高电平；当 IN1 （ IN2 ）电压低于比较器的下降阈值时， OUT1 （ OUT2 ）输出低电平。

CN303 静态工作电流典型值为 11uA ，输出类型为 CMOS 输出。

CN303 采用 6 管脚 SOT23 封装，工作环境温度为 -40°C  ~ +85°C 。

应用

l    电池供电系统

l    多节电池电压检测

l    机顶盒

l    DSP ，微控制器

l    手机，掌上电脑等

特点

l    双通道，低功耗，高精度电压比较器

l    阈值检测精度：±2%

l    7.5% 比较器迟滞消除了检测输出紊乱

l    CMOS 输出可以驱动 LED 或单片机接口

l    V CC =3.7V 时，工作电流 11µA

l    对短时间电压突降过滤功能

l    工作环境温度范围： － 40°C  到  ＋ 85°C

l    采用 6 管脚 SOT23 封装

l    产品无铅，满足 rohs 指令，不含卤素
