CN302 可调整迟滞的低功耗电池电压检测芯片

产品参数

主要功能：可调整迟滞的低功耗电池电压检测芯片

输出电压范围：1.9V-6V

输入电压范围：1.9V-6V

工作电流：9.5uA（VCC=3V）

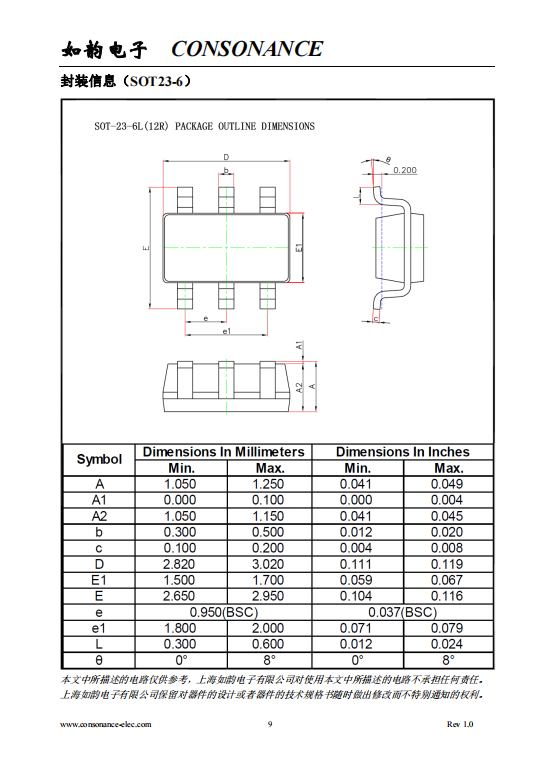

封装形式：SOT23-6

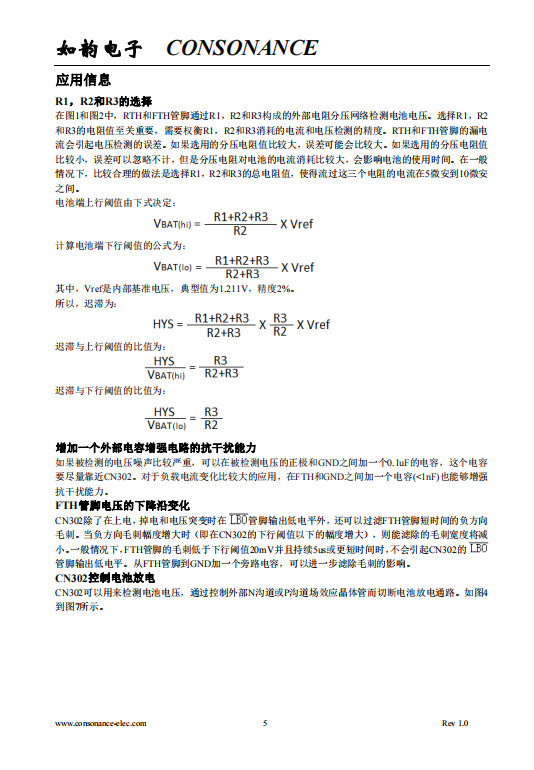

检测阈值：外部电阻设置

阈值精度：±1%

迟滞：外部电阻设置

延时：上升：12us；下降：13us

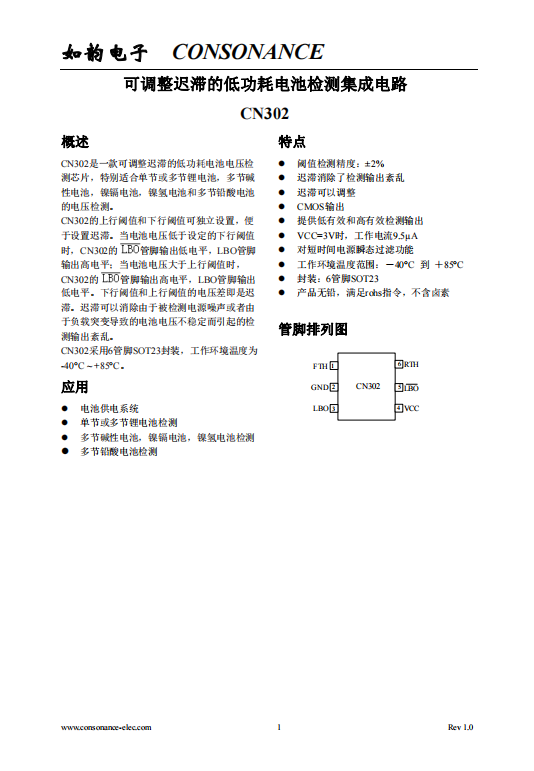

概述

CN302是一款可调整迟滞的低功耗电池电压检测芯片，特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池的电压检测。

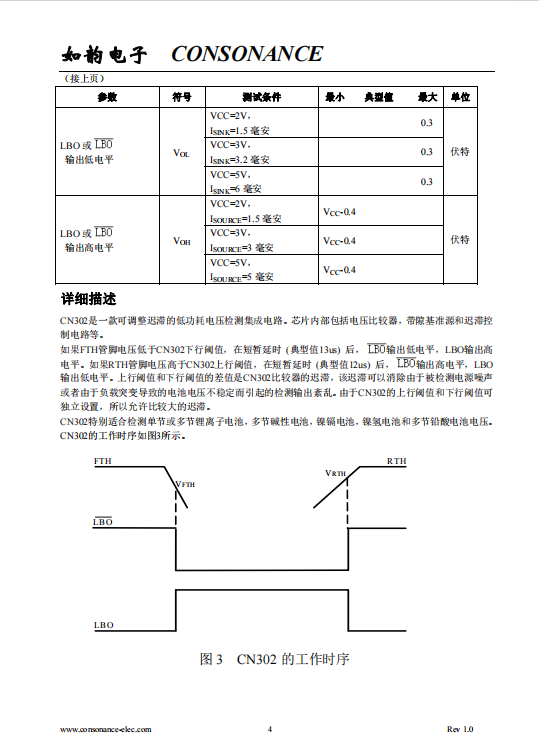

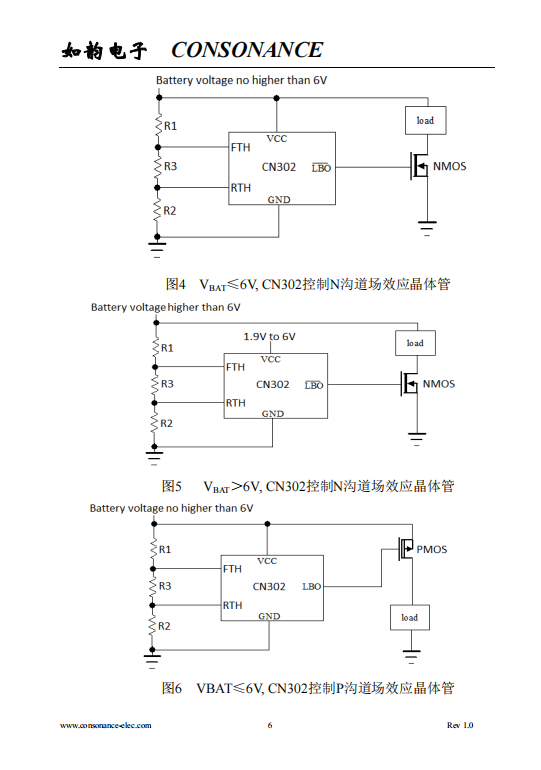

CN302的上行阈值和下行阈值可独立设置，便于设置迟滞。当电池电压低于设定的下行阈值时，CN302的 管脚输出低电平，LBO管脚输出高电平；当电池电压大于上行阈值时，CN302的 管脚输出高电平，LBO管脚输出低电平。下行阈值和上行阈值的电压差即是迟滞。迟滞可以消除由于被检测电源噪声或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。

CN302采用6管脚SOT23封装，工作环境温度为-40°C ~ +85°C。

应用

l  电池供电系统

l  单节或多节锂电池检测

l  多节碱性电池，镍镉电池，镍氢电池检测

l  多节铅酸电池检测

特点

l  阈值检测精度：±2%

l  迟滞消除了检测输出紊乱

l  迟滞可以调整

l  CMOS输出

l  提供低有效和高有效检测输出

l  VCC=3V时，工作电流9.5µA

l  对短时间电源瞬态过滤功能

l  工作环境温度范围：－40°C 到 ＋85°C

l  封装：6管脚SOT23

l  产品无铅，满足rohs指令，不含卤素
