CN1185 低功耗四通道电压检测芯片，其消耗的电流只有7.3微安,非常适合检测电池电压。

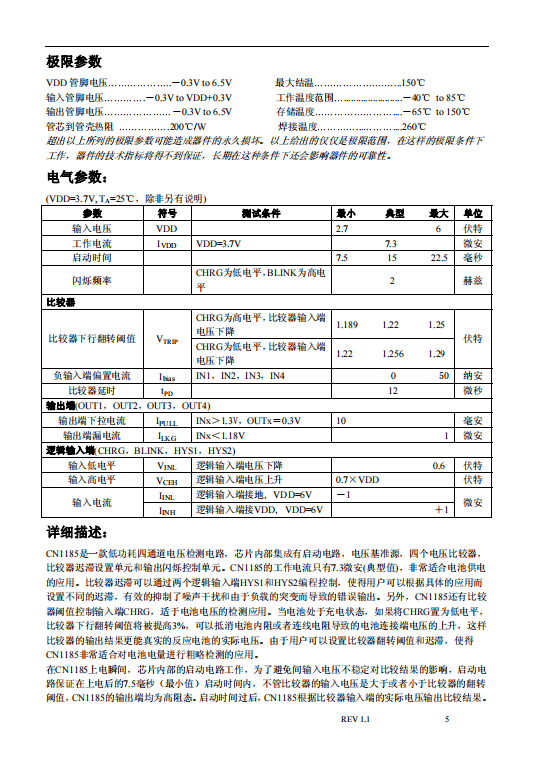

产品参数

主要功能：低功耗四通道电压检测芯片，其消耗的电流只有7.3微安,非常适合检测电池电压。

输出电压范围：2.7V-6V

输入电压范围：2.7V-6V

工作电流：7.3uA（VCC=4V）

封装形式：TSSOP16

检测阈值：下行：1.22V/1.256V

阈值精度：±2.5%

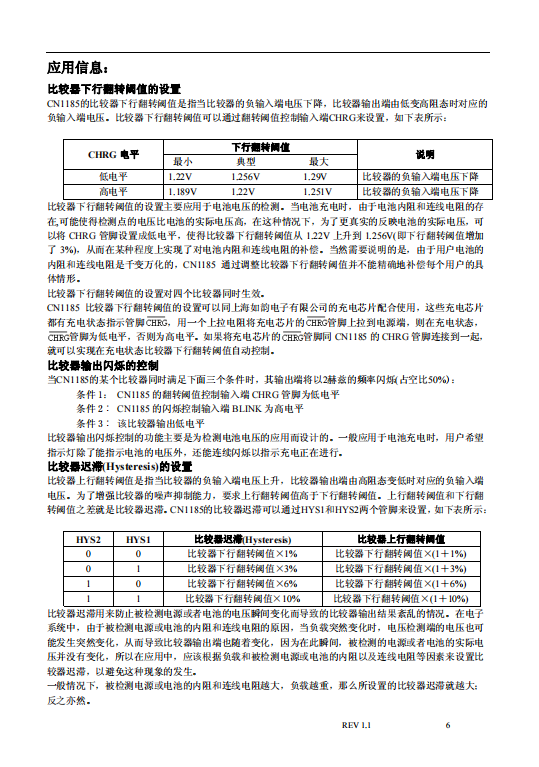

迟滞：1%，3%，6%，10%

延时：12us

概述：

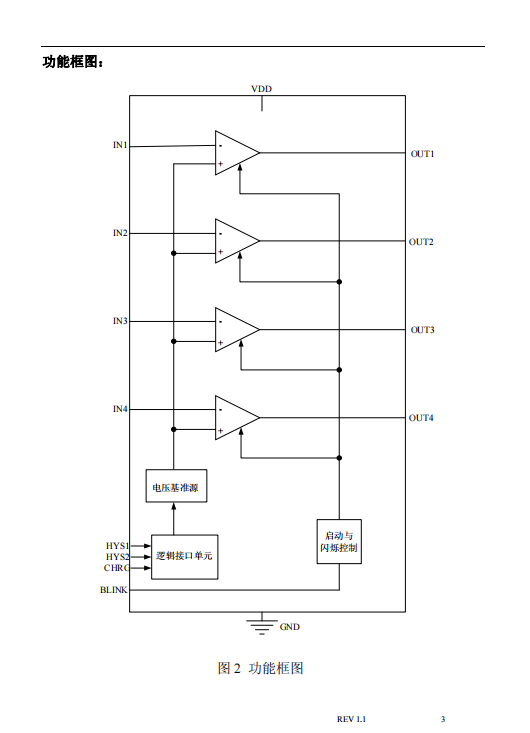

CN1185是一款低功耗四通道电压检测芯片，其消耗的电流只有7.3微安,非常适合检测电池电压。芯片内部包含四个电压比较器，每个比较器的正输入端接到芯片内部的电压基准源，可以用来检测4个不同的电压源或者对同一个电压源进行分级检测。用户可以通过逻辑输入端口选择比较器的翻转阈值和比较器迟滞。比较器迟滞的存在消除了由于被检测电源的噪声或者干扰而带来的比较器输出不稳定的问题。由于用户可以设置比较器翻转阈值和迟滞，使得CN1185非常适合对电池电量进行粗略检测的应用。为了便于同系统中工作于不同电压的芯片配合应用，CN1185采用漏极开路输出。为了保证在上电瞬间系统正常工作，CN1185内部设计有7.5毫秒（最小值）的启动时间，在启动时间内，比较器输出高阻态。

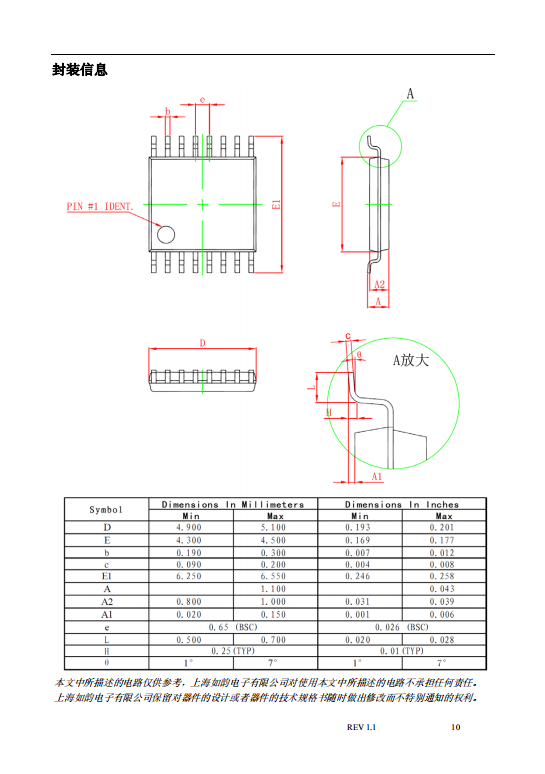

CN1185采用16管脚TSSOP封装。

.

应用：

l  电池供电的系统

l  手机和无绳电话

l  便携式装置和设备

l  微控制器系统

       l  检测和报警应用

特点：

l  工作电源电压范围：2.7V 到 6V

l  低工作电流：7.3微安(工作电压4V)

l  电源电压低至1.2V时输出有效

l  四通道电压比较器

l  漏极开路输出

l  启动时间：15毫秒（典型值）

l  输出端可以驱动LED或与微处理器连接

l  比较器翻转阈值精度：2.5%

l  比较器的迟滞可以通过两个逻辑端口设置

l  输出闪烁控制功能

l  比较器翻转阈值控制功能

l  工作的环境温度范围：－40℃到85℃

l  16管脚的TSSOP封装

l  无铅
