CN312 可调整迟滞的超低功耗电压检测芯片

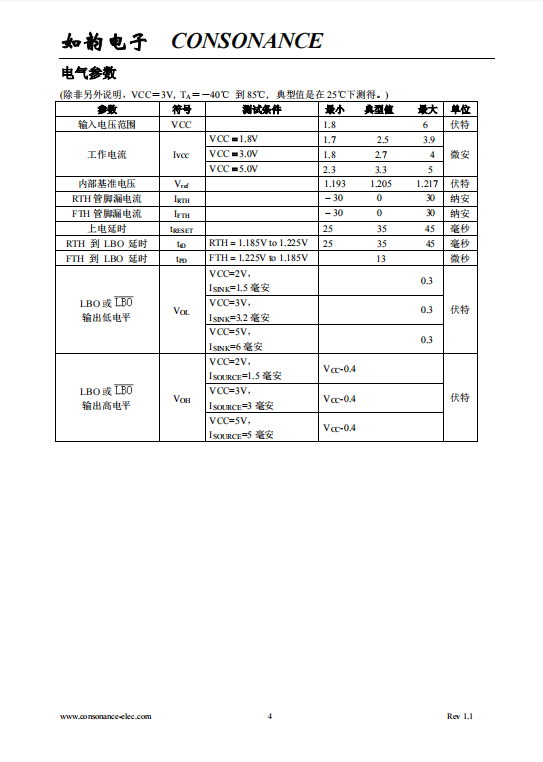

产品参数

主要功能：可调整迟滞的超低功耗电压检测芯片

输出电压范围：1.9V-6V

输入电压范围：1.9V-6V

工作电流：2.7uA（VCC=3V）

封装形式：SOT23-6

检测阈值：外部电阻设置

阈值精度：±1%

迟滞：外部电阻设置

延时：上升：35ms；下降：25us

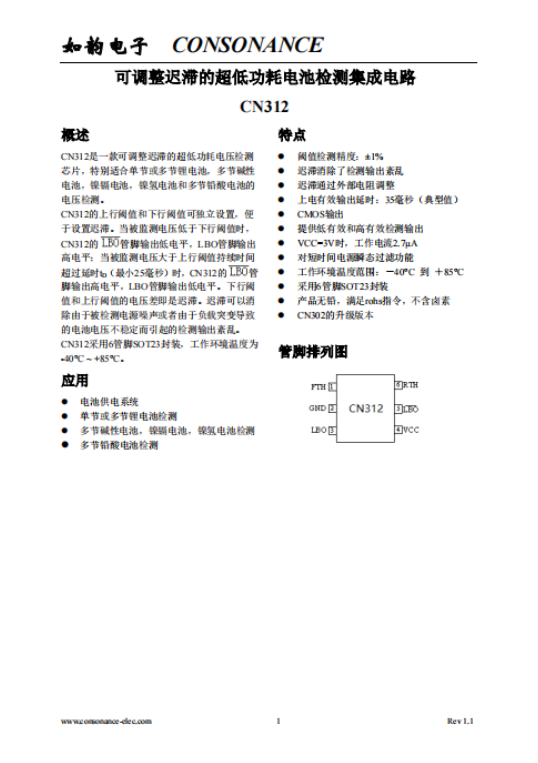

概述

CN312 是一款可调整迟滞的超低功耗电压检测芯片，特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池的电压检测。

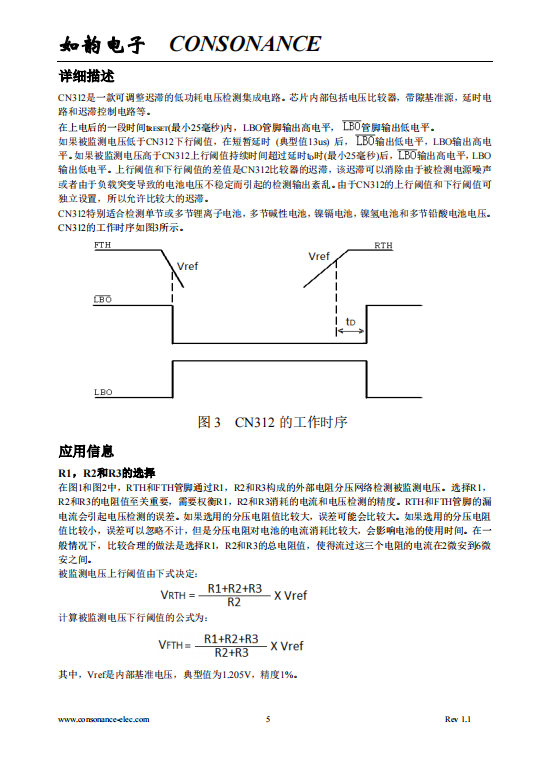

CN312 的上行阈值和下行阈值可独立设置，便于设置迟滞。当被监测电压低于下行阈值时， CN312 的 管脚 输出低电平， LBO 管脚输出高电平；当被监测电压大于上行阈值持续时间超过延时 t _D （最小 25 毫秒）时， CN312 的 管脚 输出高电平， LBO 管脚输出低电平。下行阈值和上行阈值的电压差即是迟滞。 迟滞可以消除由于被检测电源噪声或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。

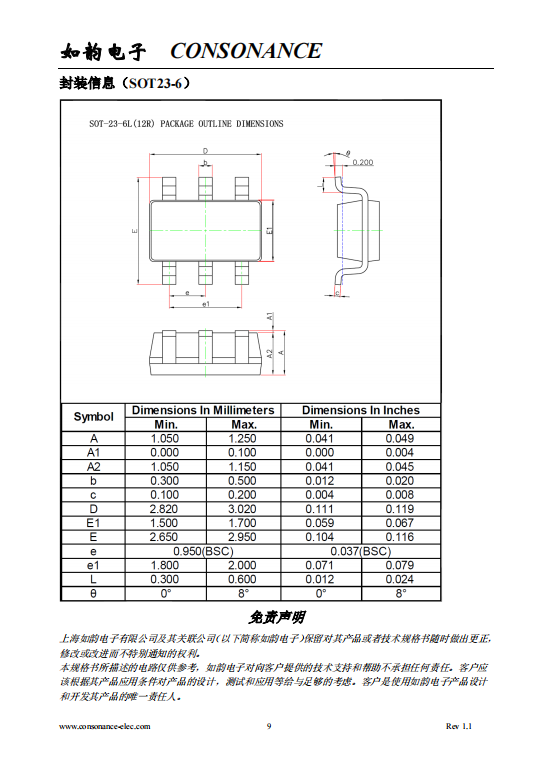

CN312 采用 6 管脚 SOT23 封装，工作环境温度为 -40°C  ~ +85°C 。

应用

l    电池供电系统

l    单节或多节锂电池检测

l    多节碱性电池，镍镉电池，镍氢电池检测

l    多节铅酸电池检测

特点

l    阈值检测精度：±1%

l    迟滞消除了检测输出紊乱

l    迟滞通过外部电阻调整

l    上电有效输出延时：35 毫秒（典型值）

l    CMOS 输出

l    提供低有效和高有效检测输出

l    V CC =3V 时，工作电流 2.7µA

l    对短时间电源瞬态过滤功能

l    工作环境温度范围： － 40°C  到  ＋ 85°C

l    采用 6 管脚 SOT23 封装

l    产品无铅，满足 rohs 指令，不含卤素

l    CN302 的升级版本
