CN200 欠压保护，过流保护/电流检测比较器集成电路

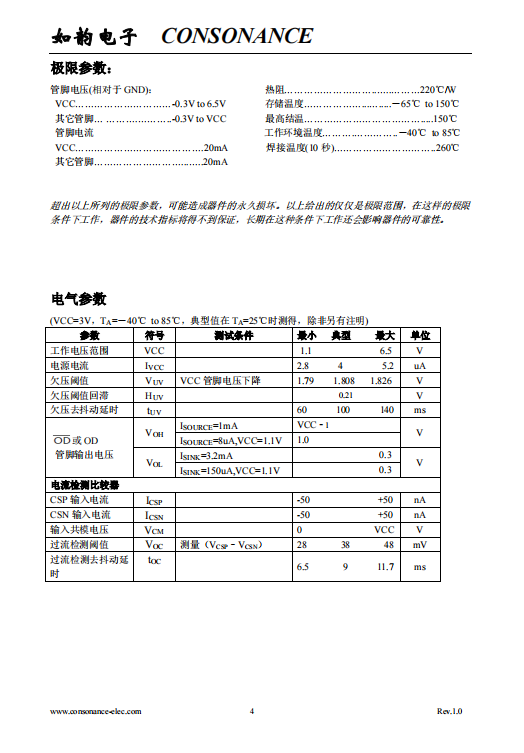

产品参数

主要功能：欠压保护，过流保护/电流检测比较器集成电路

输出电压范围：1.1V-6.5V

输入电压范围：1.1V-6.5V

电流检测：是

工作电流：4uA@VCC=3V

封装形式：SOT23-6

检测阈值：欠压：1.808V

阈值精度：电压阈值：±1%

延时：100ms

概览：

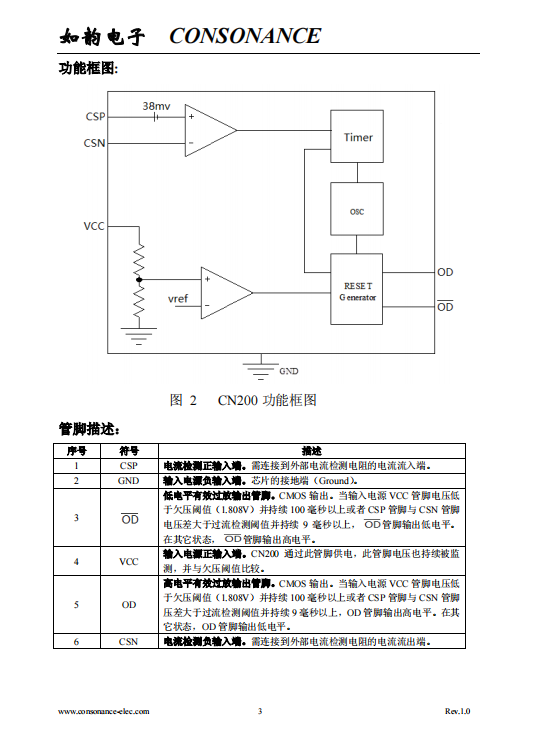

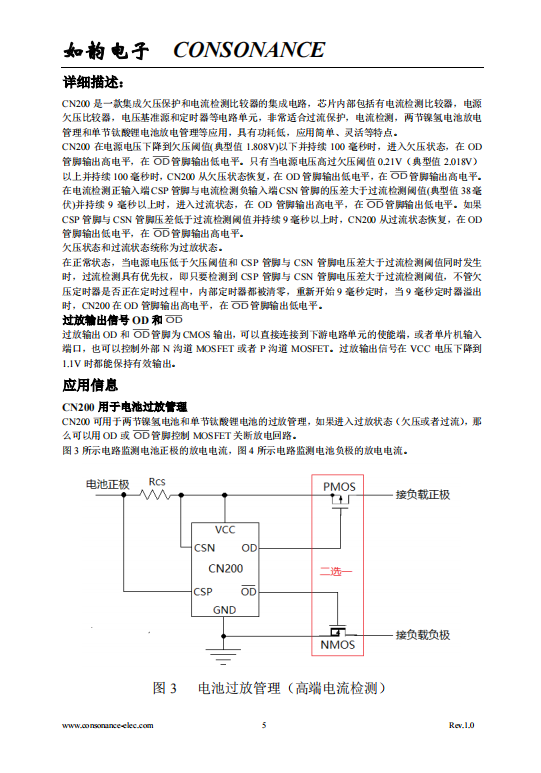

CN200 是一款集成欠压保护和电流检测比较器的集成电路，芯片内部包括有电流检测比较器，电源欠压比较器，电压基准源和定时器等电路单元，非常适合过流保护，电流检测或者电池放电管理等应用，具有功耗低，应用简单、灵活等特点。

CN200 在电源电压下降到欠压阈值( 典型值1.808V) 以下并持续100 毫秒时，进入欠压状态，在OD 管脚输出高电平和在 管脚输出低电平。只有当电源电压高过欠压阈值0.21V 以上并持续100 毫秒时，CN200 从欠压状态恢复，在OD 管脚输出低电平，在 管脚输出高电平。

当电流检测正输入端CSP 管脚与电流检测负输入端CSN 管脚的压差大于过流检测阈值( 典型值38 毫伏) 并持续9 毫秒以上时，进入过流状态，CN200 在OD 管脚输出高电平和 管脚输出低电平。

欠压状态或过流状态统称为过放状态。

CN200 非常适合于过流保护，电流检测，两节镍氢电池或单节钛酸锂电池的放电管理等应用。

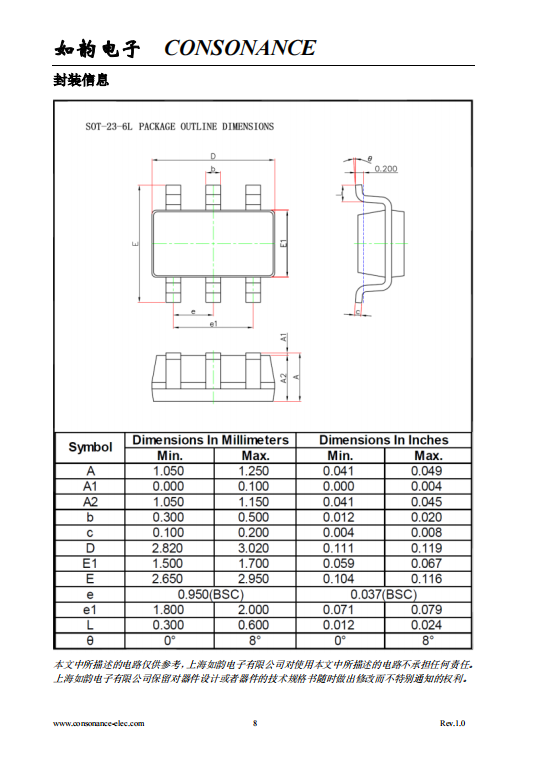

CN200 采用6 管脚的SOT-23 封装。

应用：

l    过流保护

l    电流检测比较器

l    两节镍氢电池放电管理

l    单节钛酸锂电池放电管理

特点：

l    低工作电流：4uA@VCC=3V

l    芯片内部固定的欠压阈值

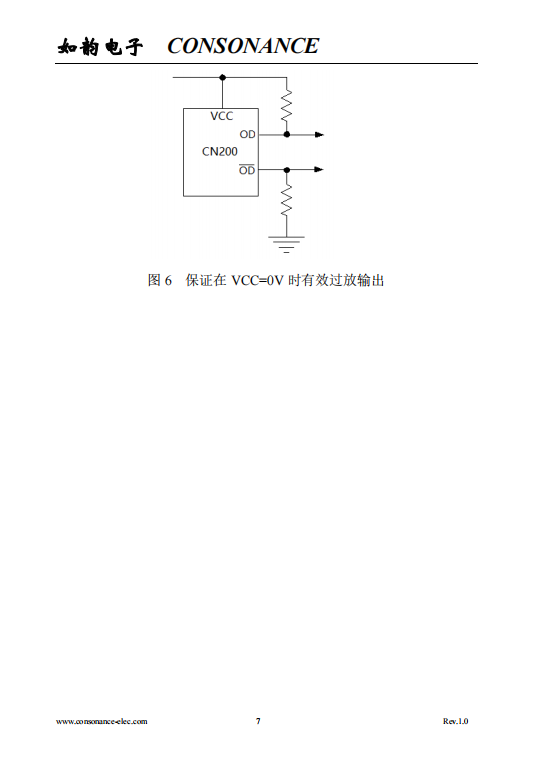

l    在VCC 低至1.1V 时保持有效输出

l    欠压阈值：1.808V （电源电压下降）

l    欠压阈值精度： ±1%

l    欠压检测去抖动延时：100 毫秒

l    过流检测阈值：38 毫伏

l    过流检测输入共模电压范围：
  0V 到 VCC

l    过流检测去抖动延时：9 毫秒

l    低有效和高有效过放输出

l   CMOS 输出

l    采用SOT-23-6 封装

l    工作环境温度范围：              – 40°C  到  +85°C

l    产品无铅，满足 rohs ，不含卤素
