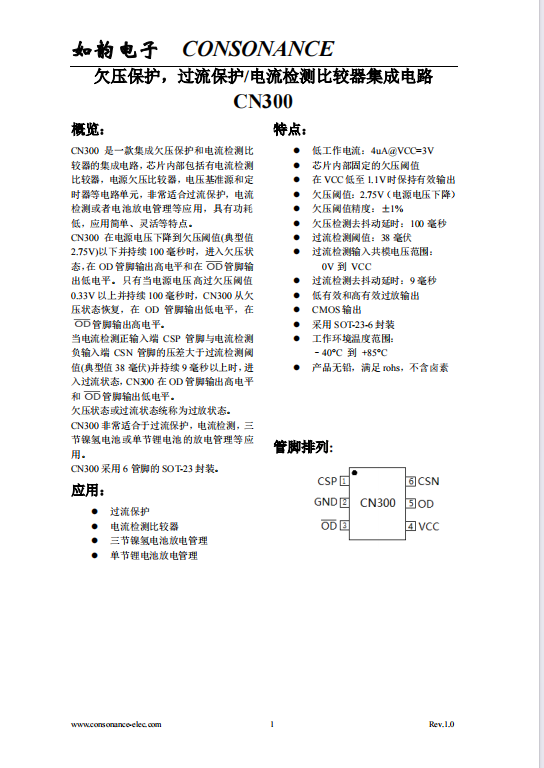

CN300 欠压保护，过流保护/电流检测比较器集成电路

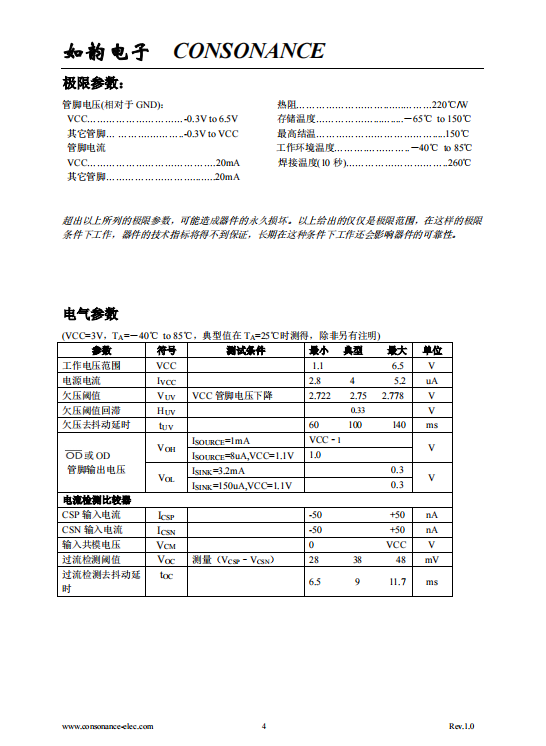

产品参数

主要功能：欠压保护，过流保护/电流检测比较器集成电路

输出电压范围：1.1V-6.5V

输入电压范围：1.1V-6.5V

电流检测：是

工作电流：4uA@VCC=3V

封装形式：SOT23-6

检测阈值：欠压：2.75V

阈值精度：电压阈值：±1%

延时：100ms

概览：

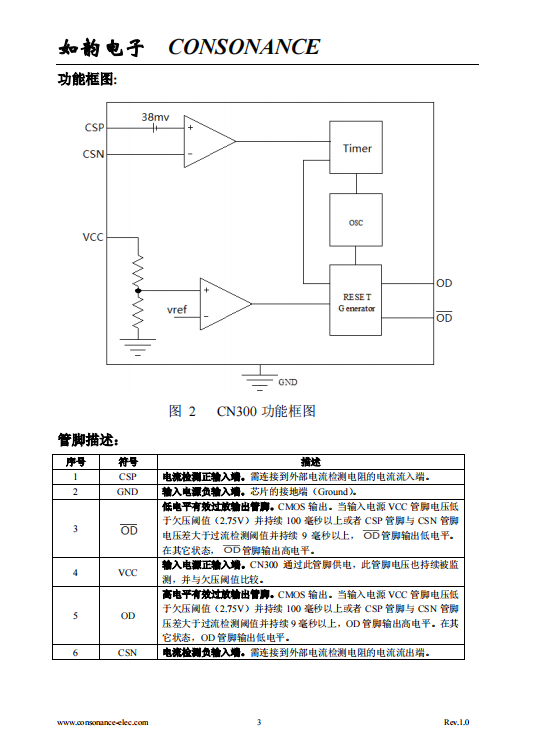

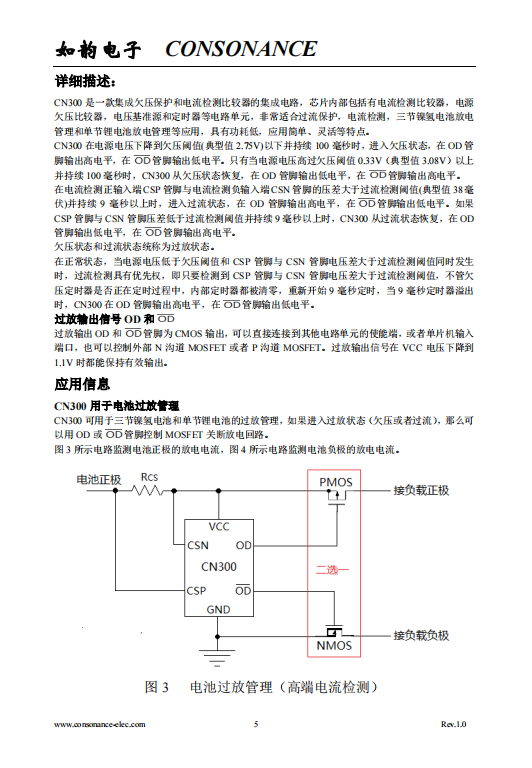

CN300是一款集成欠压保护和电流检测比较器的集成电路，芯片内部包括有电流检测比较器，电源欠压比较器，电压基准源和定时器等电路单元，非常适合过流保护，电流检测或者电池放电管理等应用，具有功耗低，应用简单、灵活等特点。

CN300在电源电压下降到欠压阈值(典型值2.75V)以下并持续100毫秒时，进入欠压状态，在OD管脚输出高电平和在 管脚输出低电平。只有当电源电压高过欠压阈值0.33V以上并持续100毫秒时，CN300从欠压状态恢复，在OD管脚输出低电平，在 管脚输出高电平。

当电流检测正输入端CSP管脚与电流检测负输入端CSN管脚的压差大于过流检测阈值(典型值38毫伏)并持续9毫秒以上时，进入过流状态，CN300在OD管脚输出高电平和 管脚输出低电平。

欠压状态或过流状态统称为过放状态。

CN300非常适合于过流保护，电流检测，三节镍氢电池或单节锂电池的放电管理等应用。

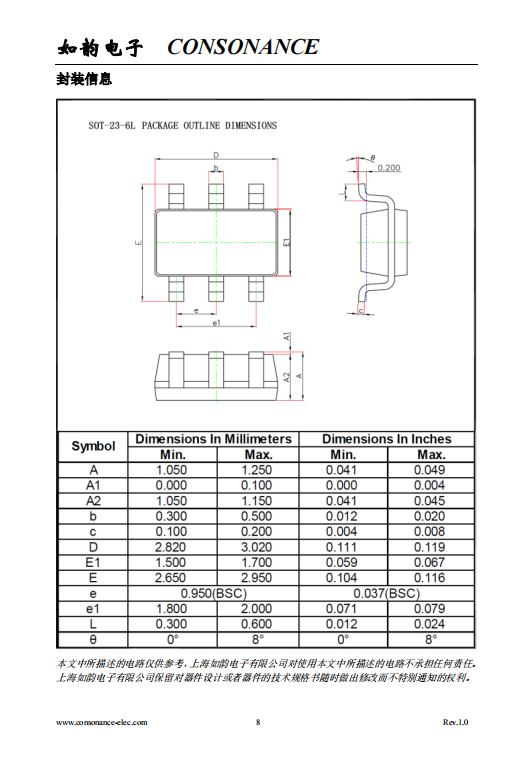

CN300采用6管脚的SOT-23封装。

应用：

l  过流保护

l  电流检测比较器

l  三节镍氢电池放电管理

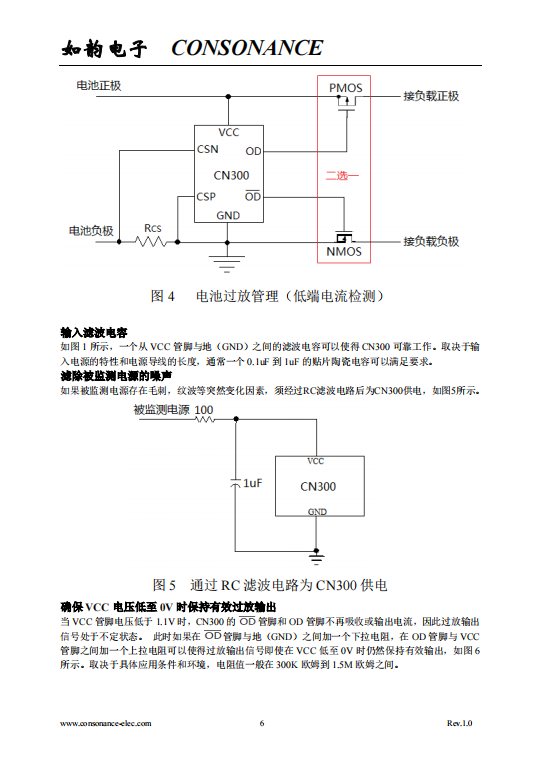

l  单节锂电池放电管理

特点：

l  低工作电流：4uA@VCC=3V

l  芯片内部固定的欠压阈值

l  在VCC低至1.1V时保持有效输出

l  欠压阈值：2.75V（电源电压下降）

l  欠压阈值精度：±1%

l  欠压检测去抖动延时：100毫秒

l  过流检测阈值：38毫伏

l  过流检测输入共模电压范围：
  0V到 VCC

l  过流检测去抖动延时：9毫秒

l  低有效和高有效过放输出

l  CMOS输出

l  采用SOT-23-6封装

l  工作环境温度范围：            –40°C 到 +85°C

l  产品无铅，满足rohs，不含卤素
