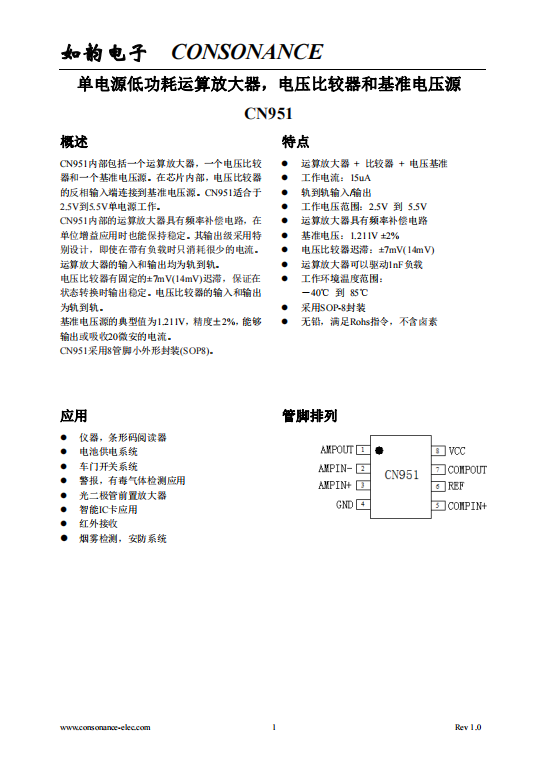

CN951 单电源低功耗运算放大器，电压比较器和基准电压源

产品参数

主要功能：单电源低功耗运算放大器，电压比较器和基准电压源

输出电压范围：2.5V-5.5V

输入电压范围：2.5V-5.5V

工作电流：15uA

封装形式：SOP8

轨到轨输入：是

轨到轨输出：是

概述

CN951内部包括一个运算放大器，一个电压比较器和一个基准电压源。在芯片内部，电压比较器的反相输入端连接到基准电压源。CN951适合于2.5V到5.5V单电源工作。

CN951内部的运算放大器具有频率补偿电路，在单位增益应用时也能保持稳定。其输出级采用特别设计，即使在带有负载时只消耗很少的电流。运算放大器的输入和输出均为轨到轨。

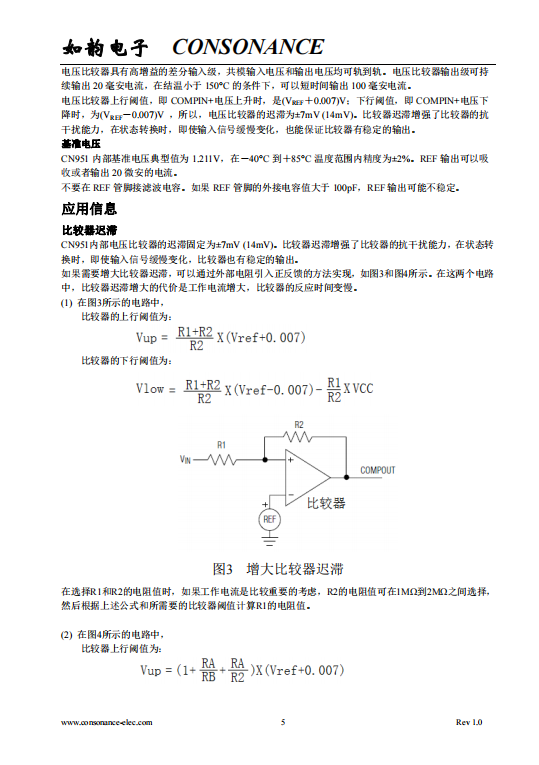

电压比较器有固定的±7mV(14mV)迟滞，保证在状态转换时输出稳定。电压比较器的输入和输出为轨到轨。

基准电压源的典型值为1.211V，精度±2%，能够输出或吸收20微安的电流。

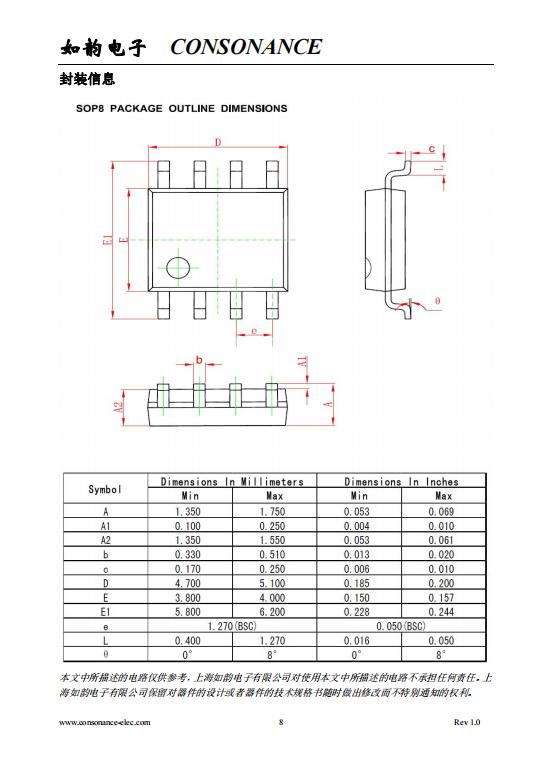

CN951采用8管脚小外形封装(SOP8)。

应用

l  仪器，条形码阅读器

l  电池供电系统

l  车门开关系统

l  警报，有毒气体检测应用

l  光二极管前置放大器

l  智能IC卡应用

l  红外接收

l  烟雾检测，安防系统

特点

l  运算放大器 + 比较器 + 电压基准

l  工作电流：15uA

l  轨到轨输入/输出

l  工作电压范围：2.5V 到 5.5V

l  运算放大器具有频率补偿电路

l  基准电压：1.211V ±2%

l  电压比较器迟滞：±7mV(14mV)

l  运算放大器可以驱动1nF负载

l  工作环境温度范围：
－40℃ 到 85℃

l  采用SOP-8封装

l  无铅，满足Rohs指令，不含卤素
