CN106A 高端电流检测运算放大器

产品参数

主要功能：高端电流检测运算放大器

输出电压范围：3V-32V

输入电压范围：3V-32V

工作电流：60uA@12V

封装形式：SOT23-5

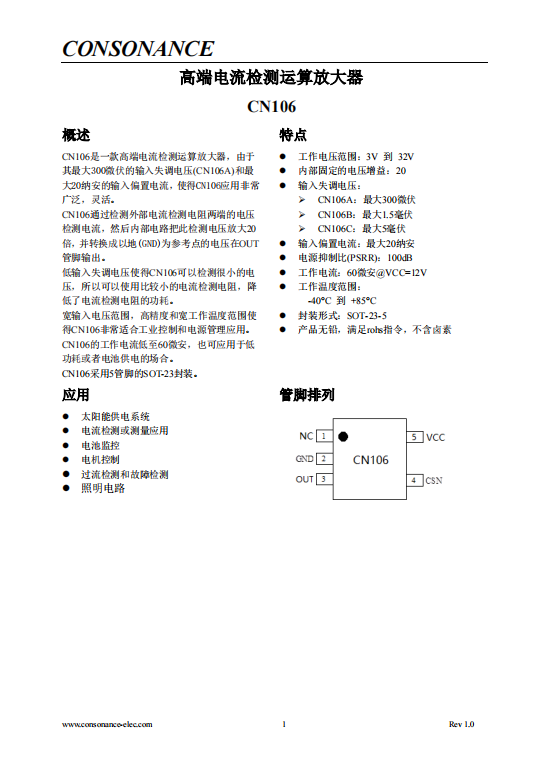

概述

CN 106 是一款高端 电流检测运算放大器，由于其最大300微伏的输入失调电压 (CN106A) 和最大20纳安的输入偏置电流，使得CN106应用非常广泛，灵活。

CN 106 通过 检测外部电流检测电阻两端的电压检测电流，然后内部电路把此检测电压放大 20 倍，并转换成以地(GND)为参考点的电压在 OUT 管脚输出。

低 输入失调电压使得 CN106 可以检测很小的电压，所以可以使用比较小的电流检测电阻，降低了电流检测电阻的功耗。

宽输入电压范围，高精度和宽工作温度范围使得 CN106 非常适合工业控制和电源管理应用。 CN106 的工作电流低至 60 微安，也可应用于低功耗或者电池供电的场合。

CN106 采用5 管脚的SOT-23 封装。

应用

l    太阳能供电系统

l    电流检测或测量应用

l    电池监控

l    电机控制

l    过流检测和故障检测

l    照明电路

特点

l    工作电压范围： 3V  到  32V

l    内部固定的电压增益：20

l    输入失调电压：

Ø   CN106A ：最大300 微伏

Ø   CN106B ：最大1.5 毫伏

Ø   CN106C ：最大5 毫伏

l    输入偏置电流：最大20 纳安

l    电源抑制比(PSRR) ：100dB

l    工作电流： 60 微安 @ VCC =12V

l    工作温度范围：

       -40°C  到  +85°C

l    封装形式： SOT-23-5

l    产品无铅，满足 rohs 指令，不含卤素
