CN3312C PFM升压双节锂电池充电控制集成电路

概述：

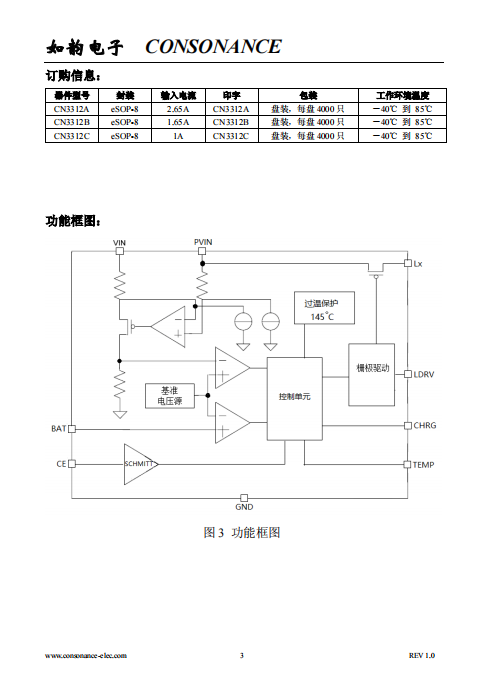

CN3312A/B/C是一款工作于4.5V到6.5V的PFM升压双节锂电池充电控制集成电路。 CN3312A/B/C采用恒流和准恒压模式(Quasi-CV ^TM)对电池进行充电管理，内部集成有基准电压源，电流检测电阻，电感电流检测单元，电池电压检测电路，P沟道场效应晶体管和片外场效应晶体管驱动电路等，具有外部元件少，应用简单等优点。

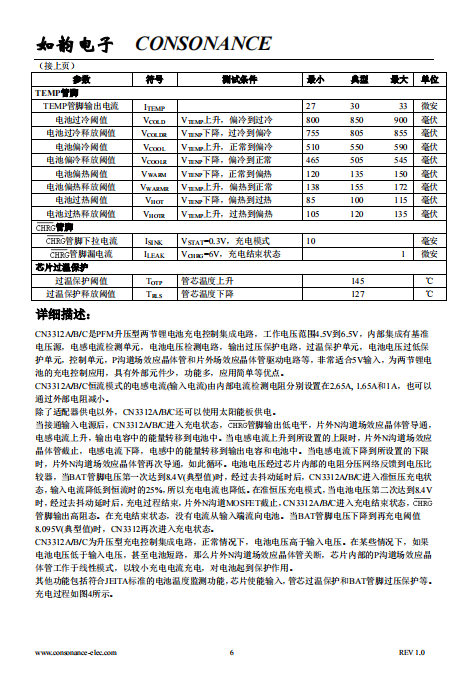

当接通输入电源后，CN3312A/B/C进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到电感电流上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降下限时，片外N沟道MOSFET再次导通，如此循环。CN3312A/B/C恒流模式的电感电流(输入电流)由内部电流检测电阻分别设置在2.65A, 1.75A和1A，也可以通过外部电阻减小。

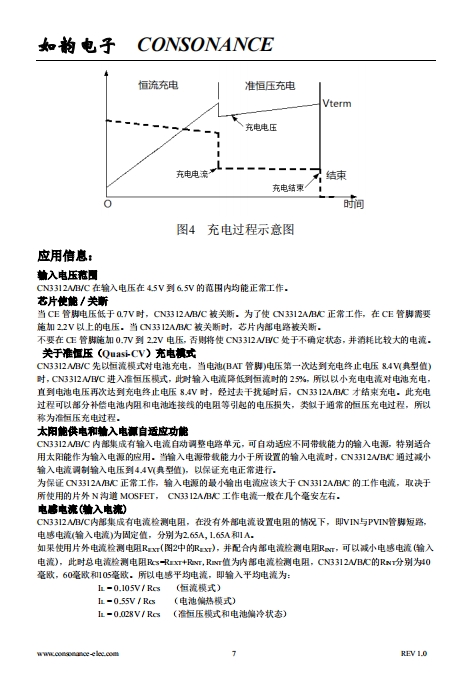

当BAT管脚电压第一次达到8.4V(典型值)时，CN3312进入准恒压充电模式，以较小电流对电池充电。在准恒压模式，当BAT管脚电压达到8.4V时，充电过程结束，片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，再次进入充电状态。

当电池电压低于输入电压时，CN3312A/B/C用较小电流继续对电池充电，对电池起到保护作用。

其他功能包括芯片使能输入，管芯过温保护，符合JEITA标准的电池温度监测功能和状态指示等。

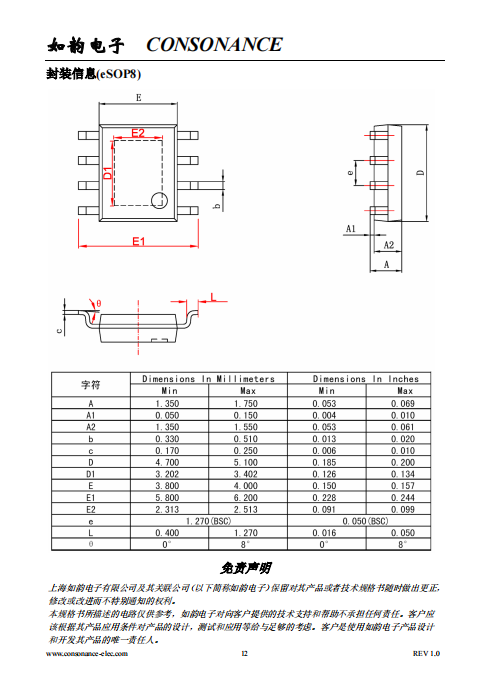

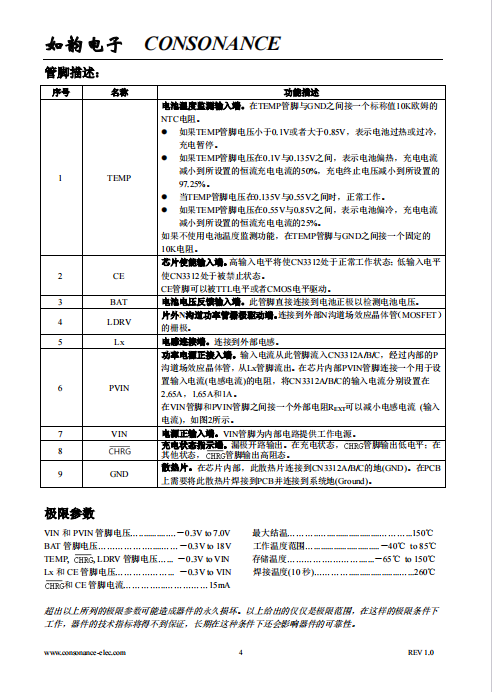

CN3312A/B/C采用8管脚散热增强型eSOP封装。









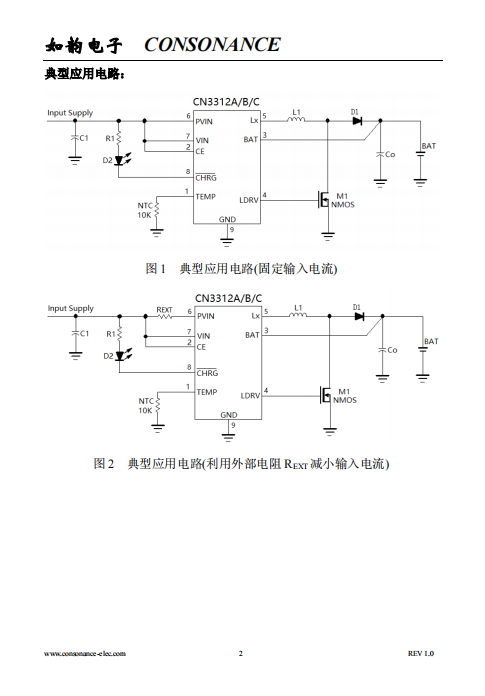

应用：

l  双节锂电池充电控制

l  POS机，电风扇

l  音响

l  独立充电器

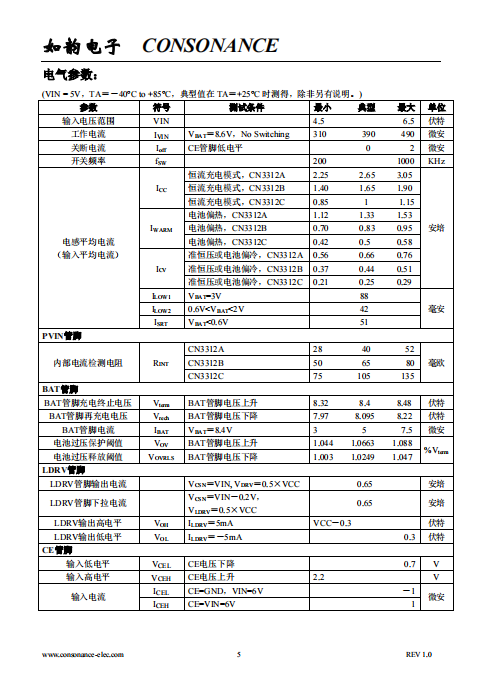

特点：

l  输入电压范围：4.5V 到 6.5V

l  工作电流：280微安@VIN=5V

l  输入电源自适应功能，支持太阳能供电

l  不需外部电流检测电阻，固定电感电流(输入电流)：

CN3312A：2.65A

CN3312B：1.65A

CN3312C：1A

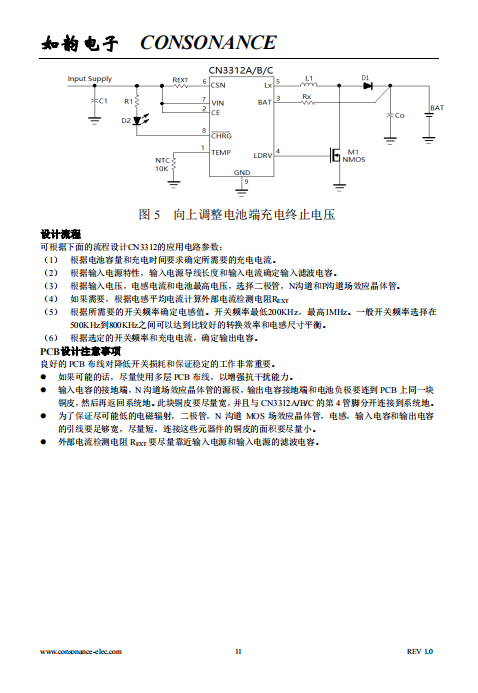

l  电感电流(输入电流)可通过外部电阻降低

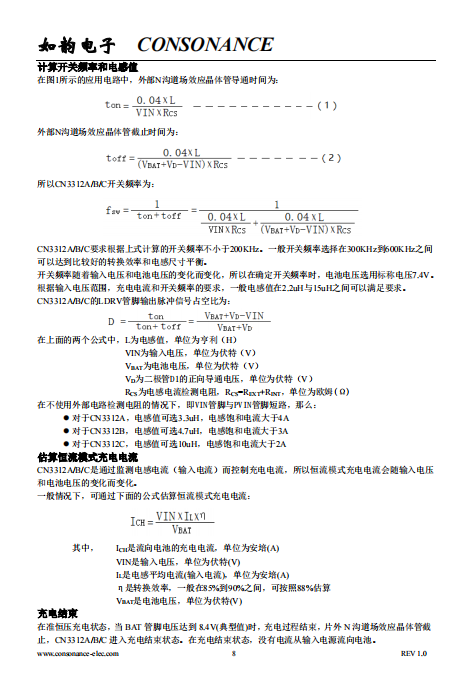

l  高达1MHz开关频率

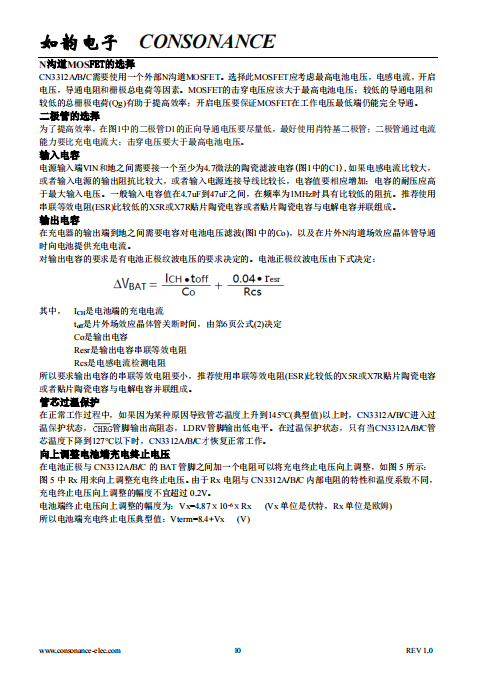

l  准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失

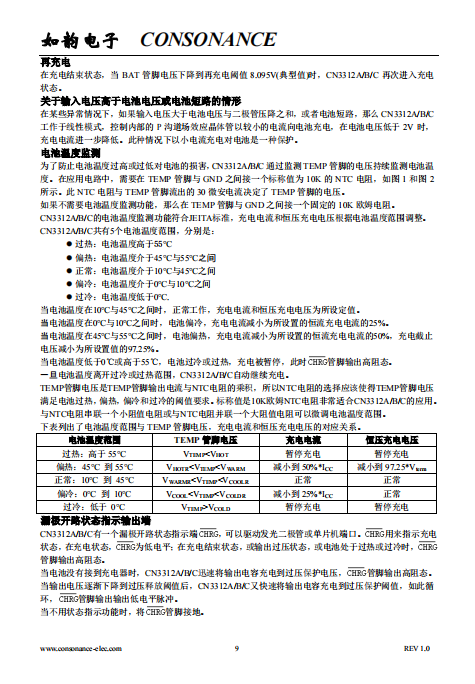

l  符合JEITA标准的电池温度监测功能

l  自动再充电功能

l  当电池电压低于输入电压或者电池短路时，以较小电流充电。

l  芯片使能输入端

l  管芯过温保护

l  电池端过压保护

l  充电状态指示输出

l  工作温度范围：－40℃到85℃

l  8管脚散热增强型SOP封装(eSOP8)

l  产品无铅，满足rohs指令要求，不含卤素
