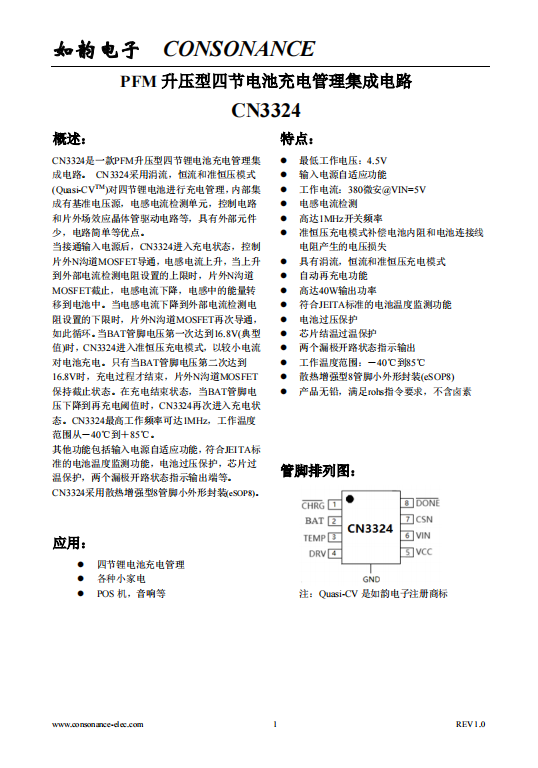

CN3324 PFM升压型四节锂电池充电控制集成电路

概述：

CN3324 是一款 PFM 升压型四节锂电池充电管理集成电路。  CN3324 采用涓流，恒流和准恒压模式 (Quasi-CV ^TM) 对 四节 锂电池进行充电管理，内部集成有基准电压源，电感电流检测单元，控制电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。

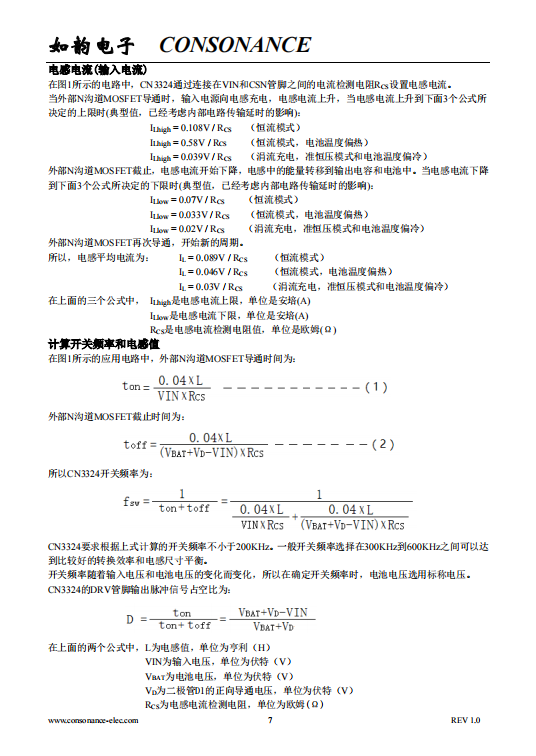

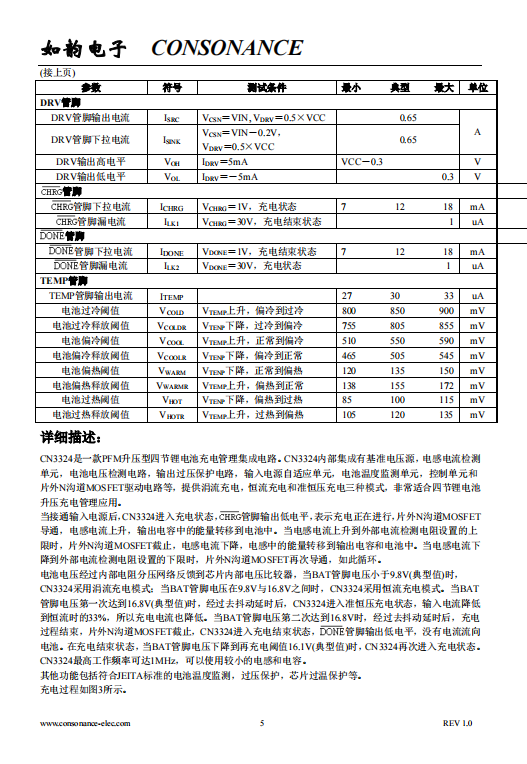

当接通输入电源后， CN3324 进入充电状态，控制片外 N 沟道 MOSFET 导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外 N 沟道 MOSFET 截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外 N 沟道 MOSFET 再次导通，如此循环。当 BAT 管脚电压第一次达到 16.8V( 典型值 ) 时， CN3324 进入准恒压充电模式，以较小电流对电池充电。只有当 BAT 管脚电压第二次达到 16.8V 时，充电过程才结束，片外 N 沟道 MOSFET 保持截止状态。在充电结束状态，当 BAT 管脚电压下降到再充电阈值时， CN3324 再次进入充电状态。 CN3324 最高工作频率可达 1MHz ，工作温度范围从－ 40 ℃到＋ 85 ℃。

其他功能包括输入电源自适应功能，符合 JEITA 标准的电池温度监测功能，电池过压保护，芯片过温保护，两个漏极开路状态指示输出端等。

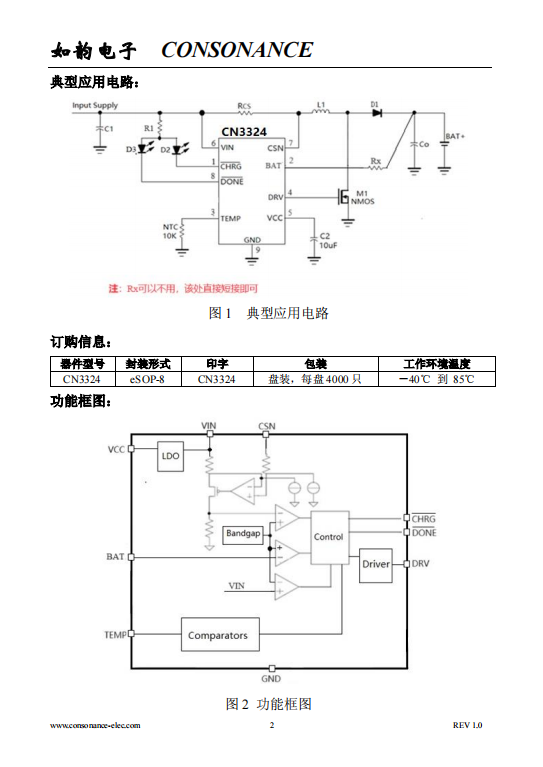

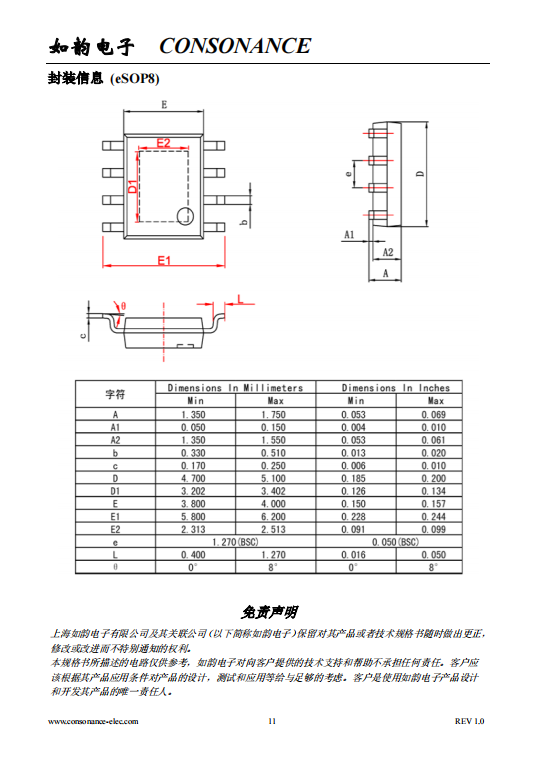

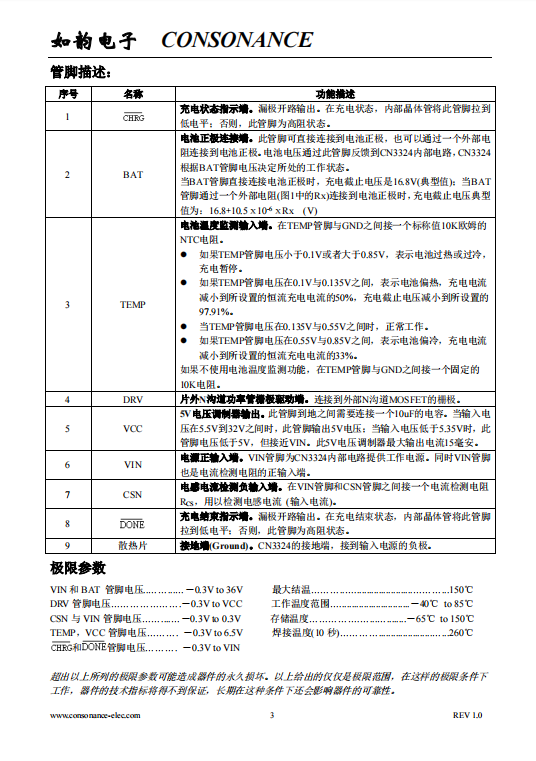

CN3324 采用散热增强型 8 管脚小外形封装 (eSOP8) 。





应用：

l    四节锂电池充电管理

l    各种小家电

l   POS 机，音响等

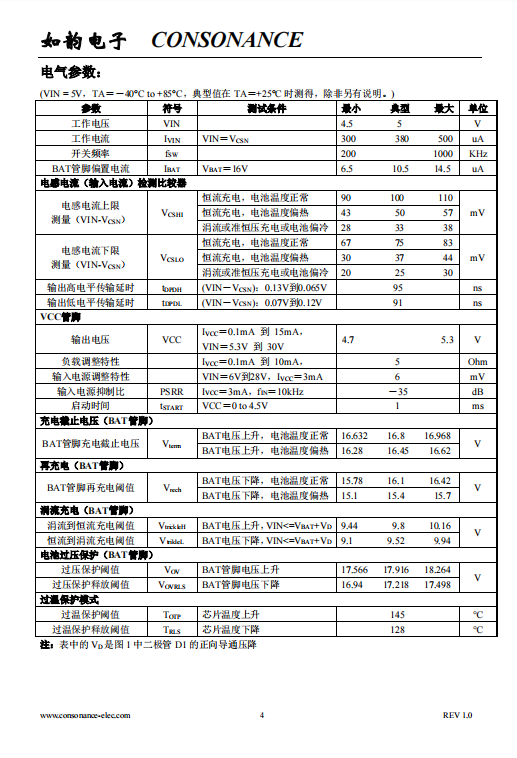

特点：

l    最低工作电压： 4.5V

l    输入电源自适应功能

l    工作电流： 380 微安 @VIN=5V

l    电感电流检测

l    高达 1MHz 开关频率

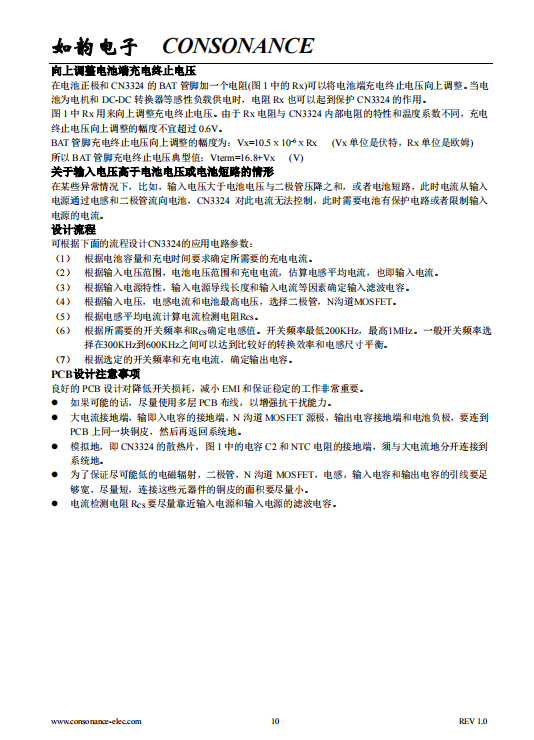

l    准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失

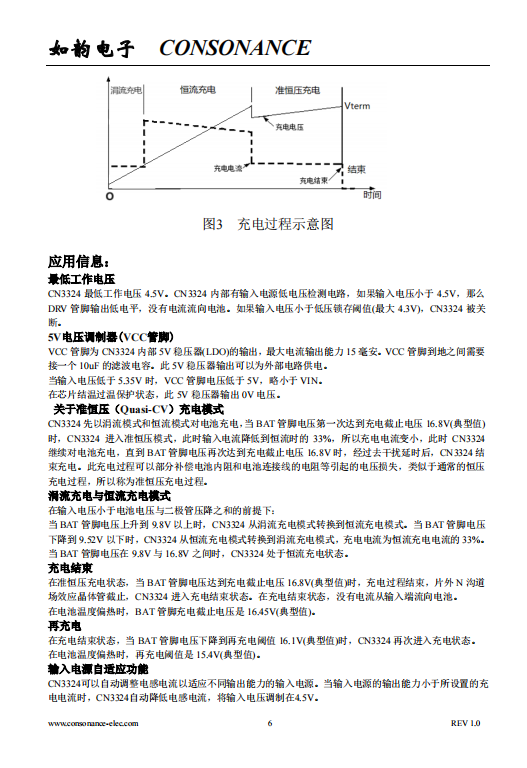

l    具有涓流，恒流和准恒压充电模式

l    自动再充电功能

l    高达 40W 输出功率

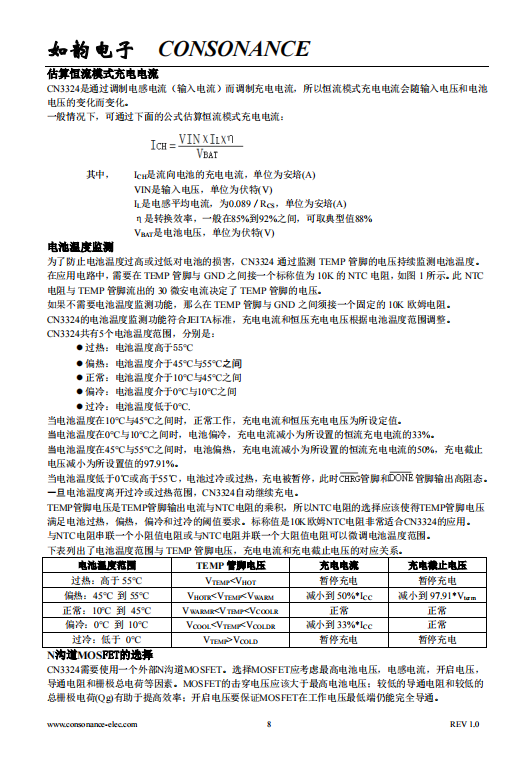

l    符合 JEITA 标准的电池温度监测功能

l    电池过压保护

l    芯片结温过温保护

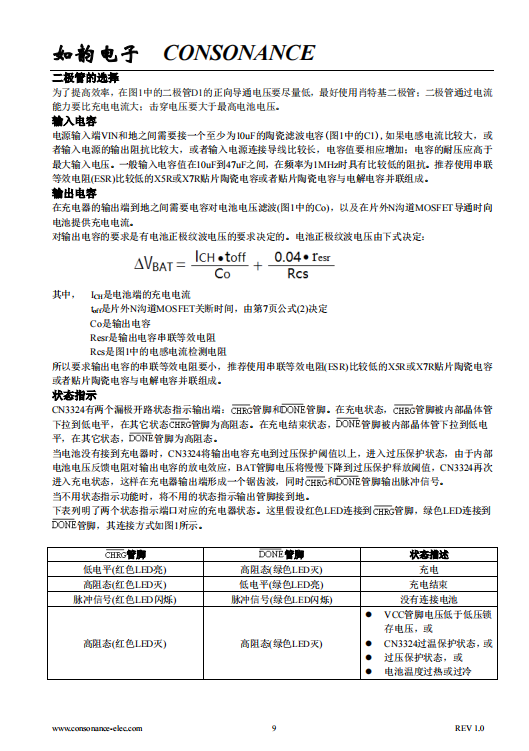

l    两个漏极开路状态指示输出

l    工作温度范围：－ 40 ℃到 85 ℃

l    散热增强型 8 管脚小外形封装 (eSOP8)

l    产品无铅，满足 rohs 指令要求，不含卤素
