PW4242 PW4243 SSOP10封装 高输入 降压型三节锂电池充电管理芯片

概述
PW4242是一款高输入,降压型三节锂电池充电管理集成电路，PW4242 具有涓流，恒流和恒压充电
模式，适合锂电池充电管理。在恒压充电模式，PW4242 将电池电压默认在8.4V,也可以通过外设增
加一个外部电阻RBAT向上轻微升高;在恒流充电模式，充电电流通过一个外部电阻设置。对于过放
电的锂电池，当电池电压较低时，进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流
降低到设置的恒流充电电流的16%时，充电结束。在充电结束状态，如果电池电压下降到再充电电压
时，自动开始新的充电周期。当输入电压低于电池电压时，PW4242 自动进入睡眠模式。IC 具有输入
低电压锁存，电池端过压保护和充电状态指示等。
特点
支持12V, 18V, 24V等输出的适配器供电
●
涓流充电，自动再充电功能
●
宽输入电压范围: 6.6V 到30V
双LED状态指示
●
充电电流可达3A
软启动功能
●
开关频率: 300KHz
电池端过压保护
●
充电电压精度: +1%

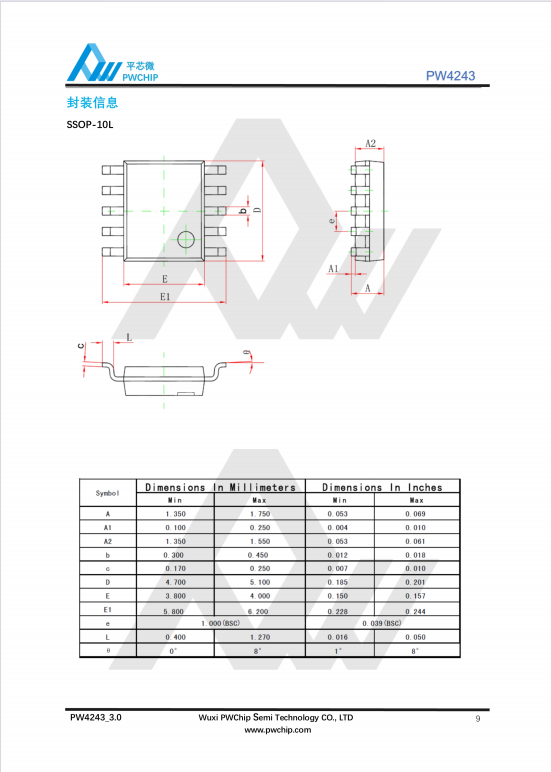

封装形式: SSOP10
●
充电电流由外部检测电阻RCS设置
应用
●手持设备
●电动工具产品
●
便携式仪器

●电池充电器
