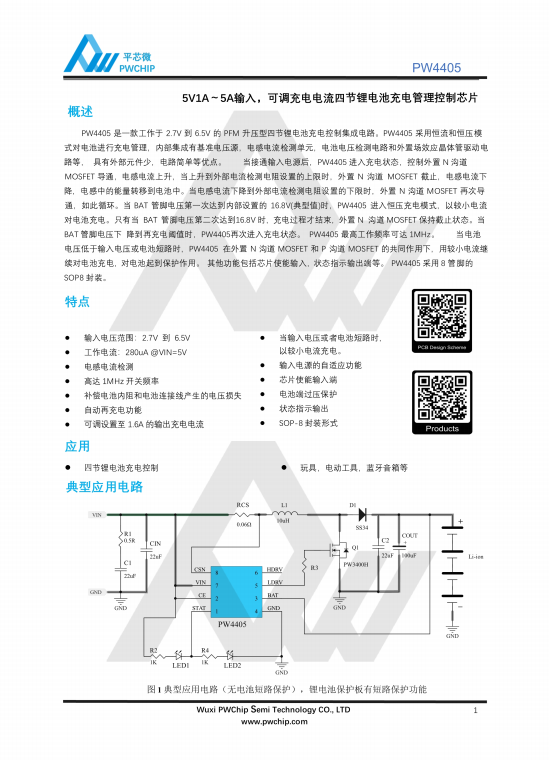

PW4405 SOP8封装 6.5V输入 PFM升压型四节锂电池充电管理芯片

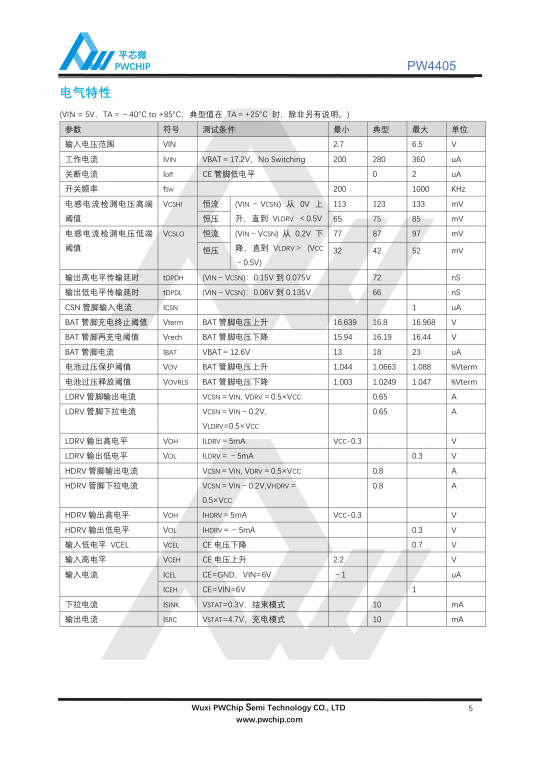

概述

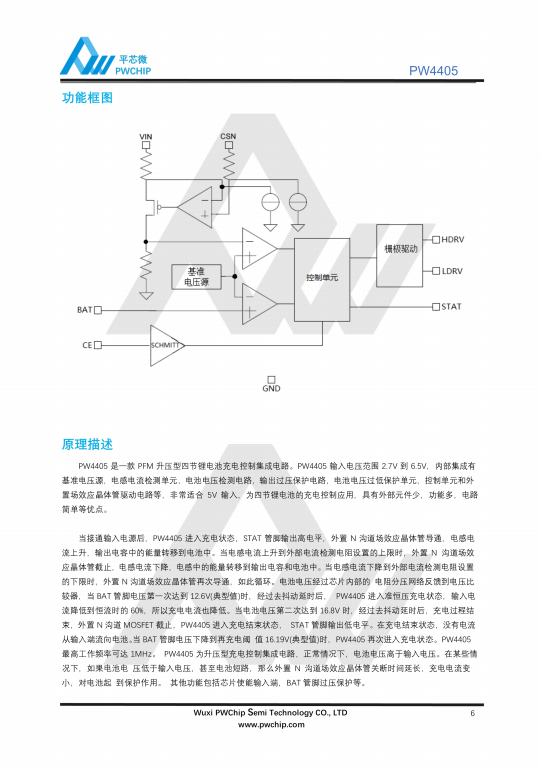

PW4405是一款工作于2.7V到6.5V的PFM升压型四节锂电池充电控制集成电路。PW4405采用恒流和恒压模
式对电池进行充电管理。内部集成有基准电压源，电感电流检测单元，电池电压检测电路和外置场效应晶体管驱动电
路等，具有外部元件少. 电路简单等优点。

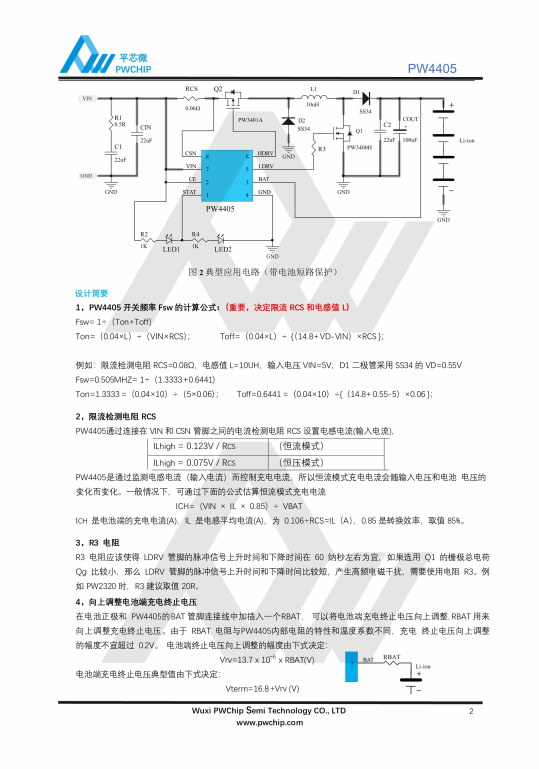

当接通输入电源后，PW4405 进入充电状态，控制外置N沟道
MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，外置N沟道MOSFET 截止，电感电流下
降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，外置N沟道MOSFET再次导

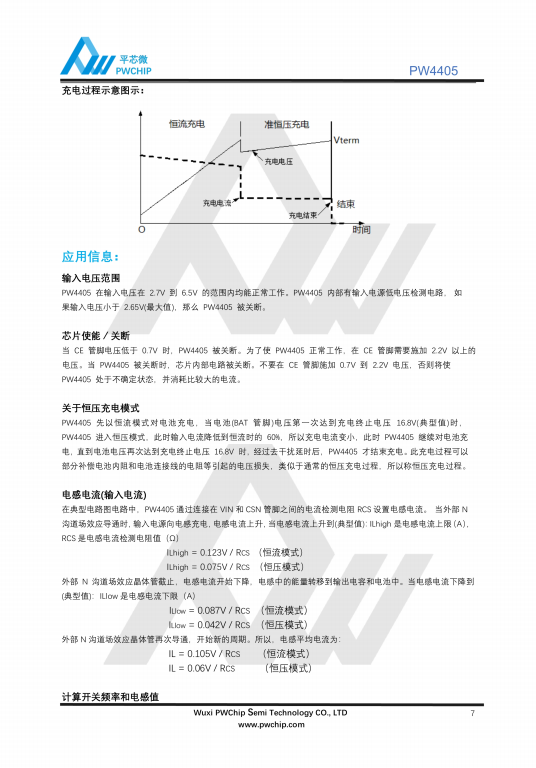

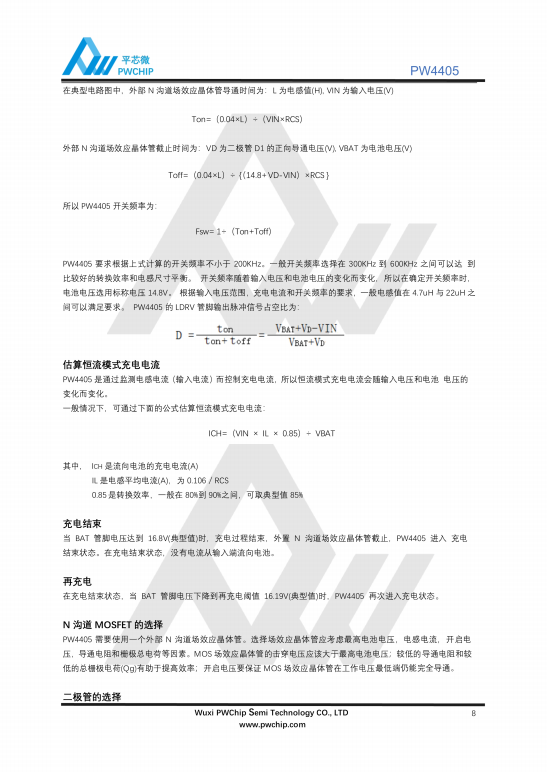

通，如此循环。当BAT管脚电压第一次达到内部设置的 16.8V(典型值)时，PW4405 进入恒压充电模式，以较小电流
对电池充电。只有当BAT管脚电压第二次达到16.8V时，充电过程才结束，外置N沟道MOSFET保持截止状态。当
BAT管脚电压下降到再充电阈值时，PW4405再次进入充电状态。PW4405 最高工作频率可达1MHz。

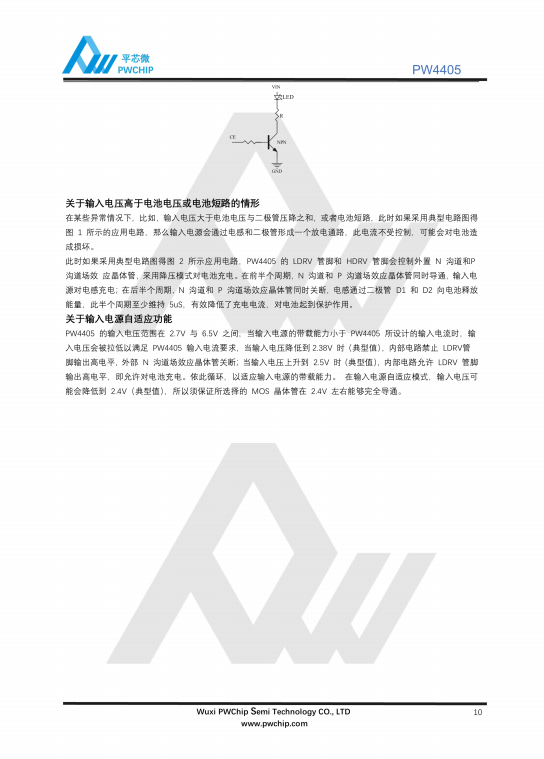

当电池
电压低于输入电压或电池短路时，PW4405 在外置N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继

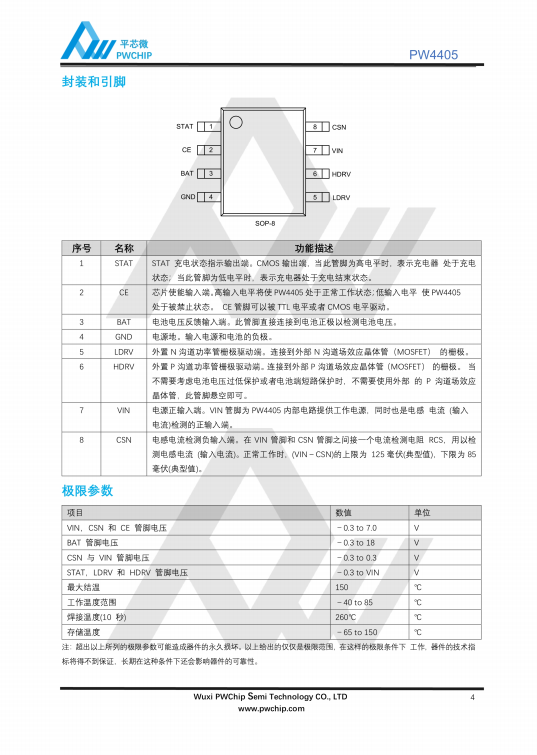

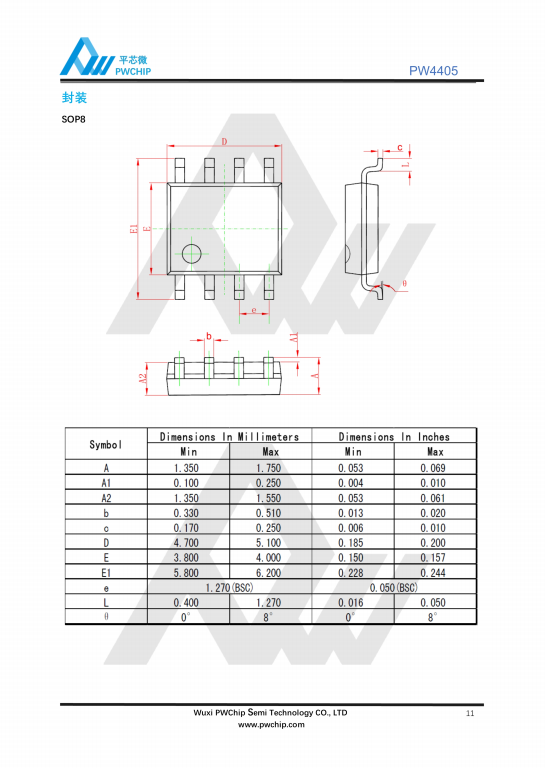

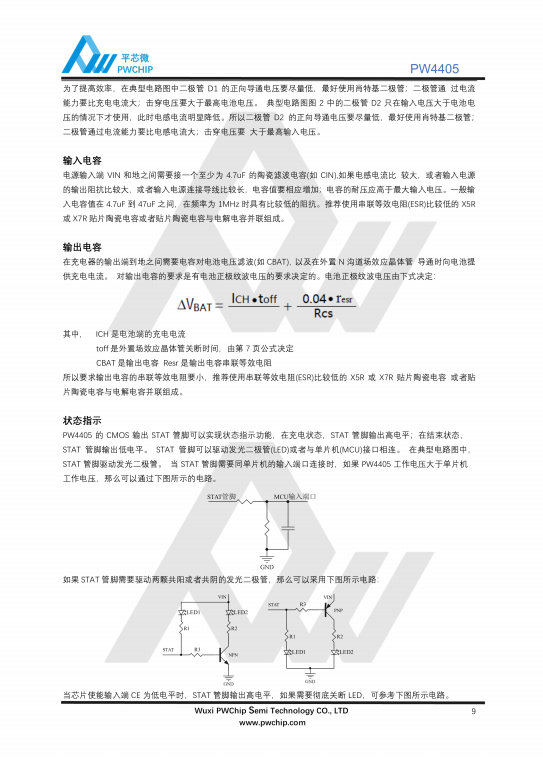

续对电池充电，对电池起到保护作用。其他功能 包括芯片使能输入，状态指示输出端等。PW4405 采用8管脚的
SOP8封装。

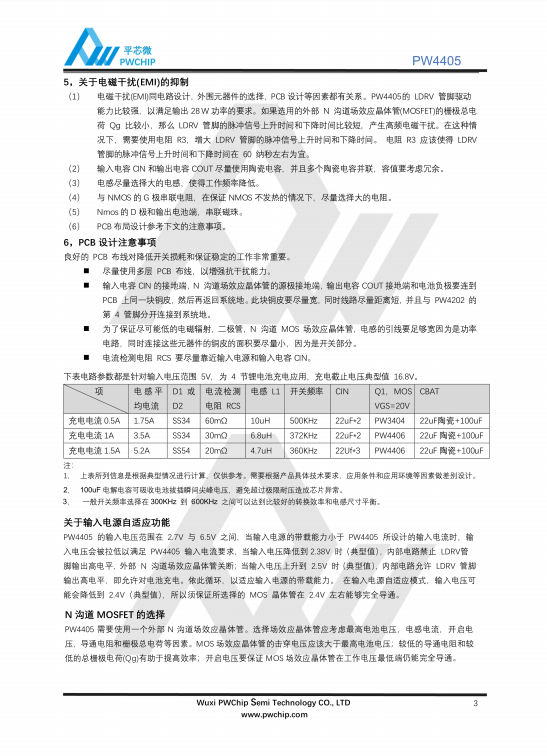

应用
●
四节锂电池充电控制
●

玩具，电动工具，蓝牙音箱等
