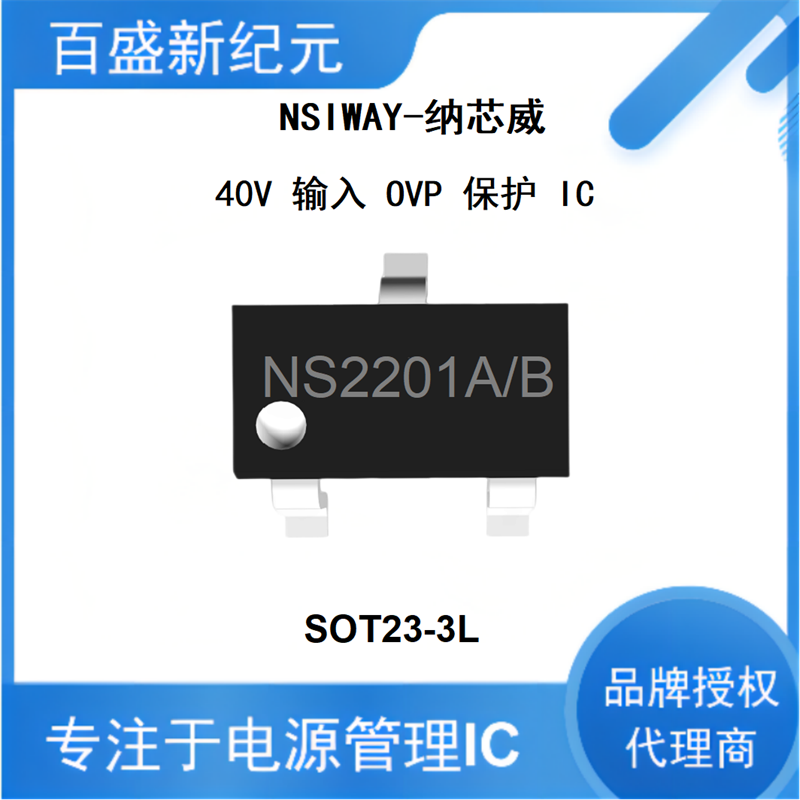

NS2201A/B 封装SOT23-3L 40V输入OVP保护IC 过压过流过温保护

1 特性
 最大输入电压：40V
 内部预设 1A 负载过流 OCP 保护
 内部预设 6V 输入过压 OVP 保护
 输入 OVP 保护响应时间 20ns
 内置 150℃过温 OTP 保护
 内置输入 UVLO 欠压锁存功能
 内置输出短路保护功能
 封装形式：SOT23-3L

2 应用范围
 TWS

3 说明
NS2201X 系列是一款输入过压保护类芯片，芯片内置有过压/过流/过温保护功能和输入 UVLO 锁存功能，在输入异常时可以断开系统的 OUT 端口和IN 端口的连接，有效的保护后级电路不会被损坏，提高系统的应用可靠性。
NS2201X 系列提供有 NS2201A 和 NS2201B 两款引脚方式封装，均采用标准的 SOT23-3L 封装形式。

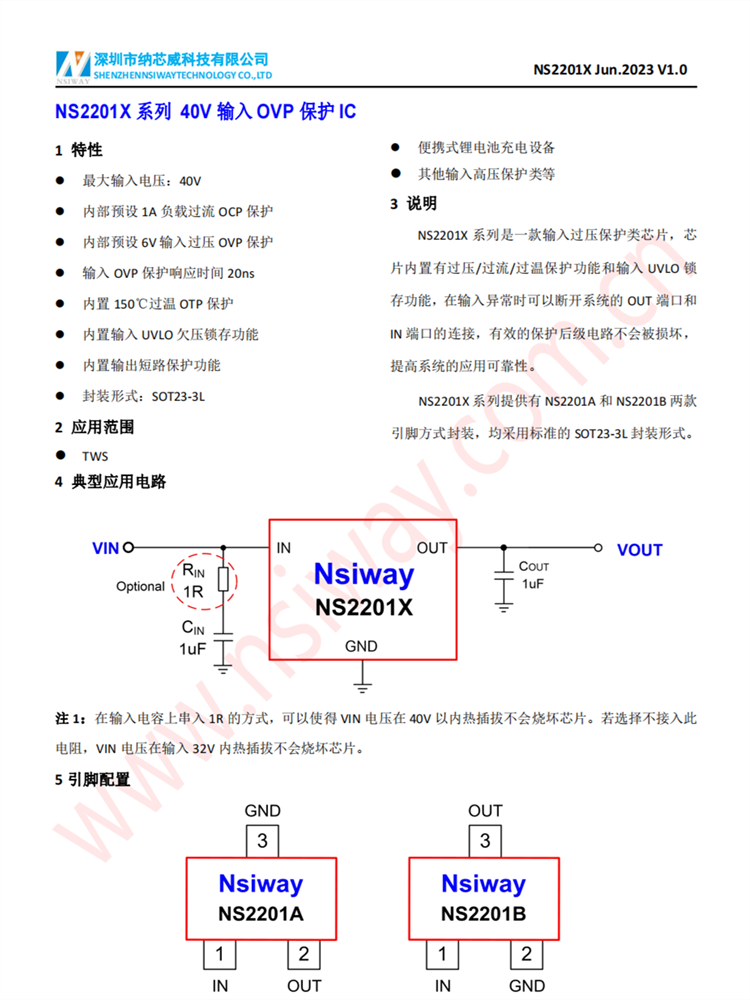

4 典型应用电路
 便携式锂电池充电设备

 其他输入高压保 护类等
