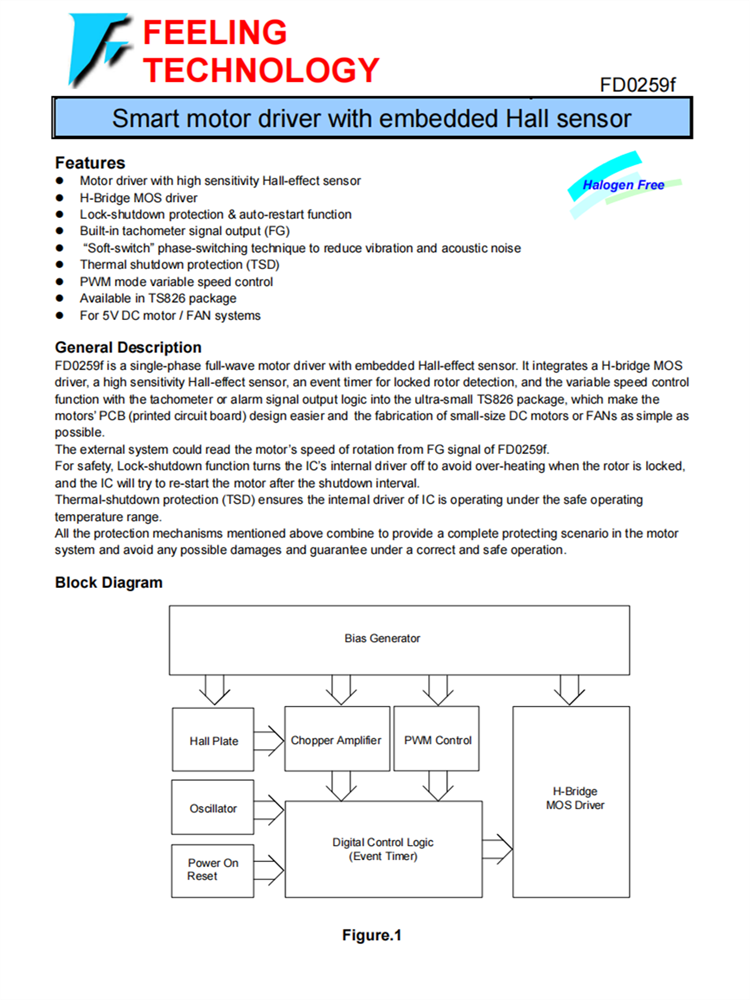

FD0259F 5V便携式直流无刷风扇驱动芯片 带有嵌入式霍尔传感器

特征
电机驱动器与高灵敏度霍尔效应传感器
H桥MOS驱动器
锁关闭保护和自动重启功能
内置转速表信号输出（FG）
“软开关”相位切换技术减少振动和噪音
热停机保护（TSD）
PWM模式变速控制
可在TS826包
5V直流电机/风扇系统

一般说明
FD0259f是一种嵌入式霍尔效应传感器的单相全波电机驱动器。它集成了h桥MOS驱动器，高灵敏度霍尔效应传感器，用于锁定转子检测的事件计时器，以及变速控制功能与转速表或报警信号输出逻辑到超小型TS826包，使电机的PCB（印刷电路板）设计更容易，制造小型直流电机或fan尽可能简单。
外部系统可以从FD0259f的FG信号中读取电机的转速。
为安全起见，锁定关闭功能关闭集成电路的内部驱动器，以避免转子锁定时过热，并在关闭间隔后尝试重新启动电机。
热停机保护（TSD）确保IC的内部驱动器在安全工作温度范围内运行。

上述所有的保护机制结合起来，为电机系统提供了一个完整的保护场景，避免了任何可能的损害，并保证了正确和安全的运行。
