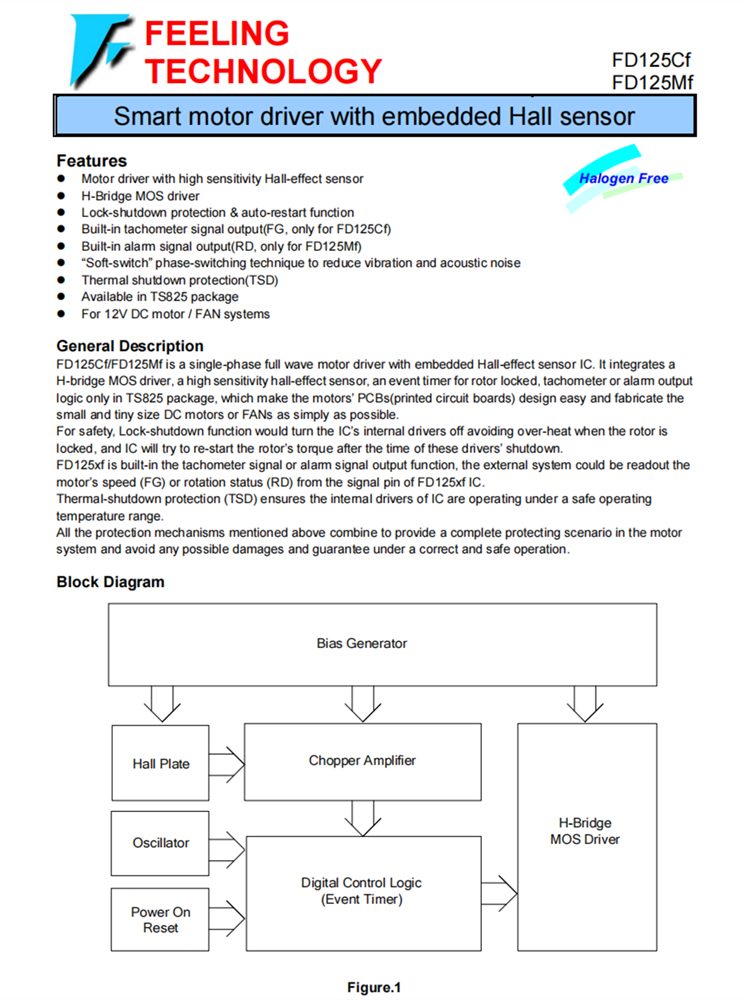

FD125CF/FD125MF 带有嵌入式霍尔传感器的智能电机驱动器芯片

特征
电机驱动与高灵敏度大厅效应传感器
h桥MOS驱动
锁关闭保护和自动重启功能
内置转速表信号输出（FG，仅FD125厘米）
内置报警信号输出（RD，仅FD125Mf）
“软开关”相开关技术来减少振动和声音噪音
热停机保护（TSD）
可在TS825包
12V DC电机/风扇系统

一般说明
FD125Cf/FD125Mf是一种嵌入式霍尔效应传感器IC的单相全波电机驱动器。它集成了h桥MOS驱动程序，高灵敏度大厅效应传感器，一个事件计时器转子锁定，转速表或报警输出逻辑仅在TS825包，使电机的多氯联苯（印刷电路板）设计简单和制造小型直流电机或风扇尽可能简单。
为了安全起见，锁定关闭功能将关闭IC的内部驱动器，避免在驱动子锁定时过热，IC将尝试在这些驱动器关闭后重新启动转子的扭矩。
FD125xf内置于转速表信号或报警信号输出功能中，外部系统可以从FD125xf IC的信号引脚中读出电机的速度（FG）或旋转状态（RD）。
热停机保护（TSD）确保集成电路的内部驱动器在一个安全的工作温度范围内运行。

上述所有的保护机制结合起来，为电机系统提供了一个完整的保护场景，避免了任何可能的损害，并保证了正确和安全的运行。
