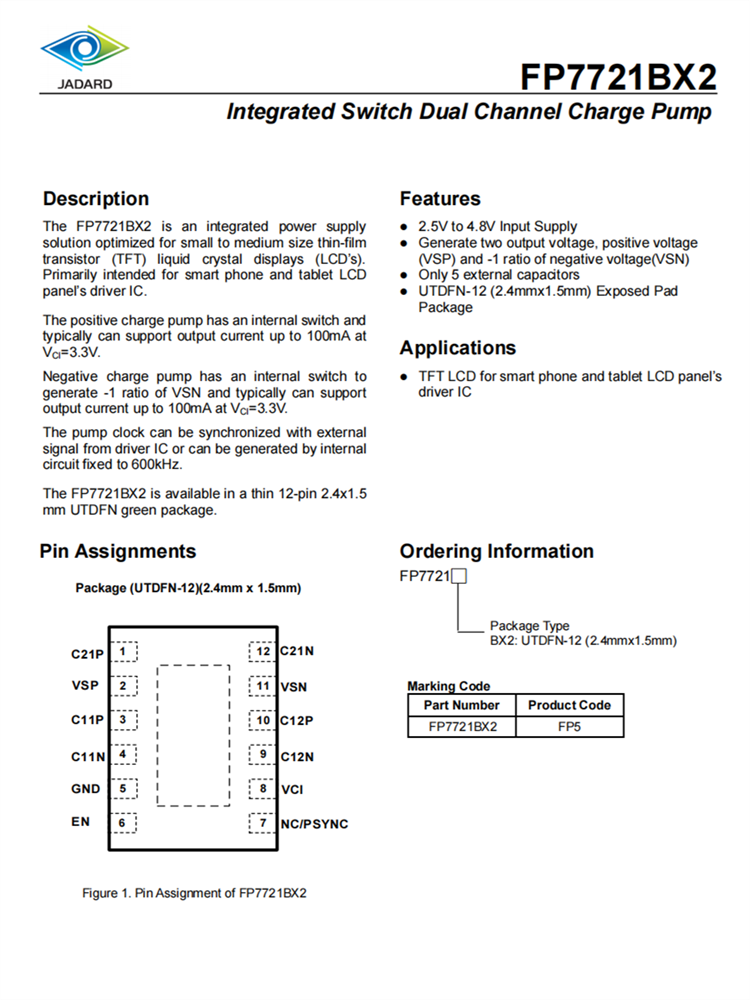

FP7721BX2 UTDFN-12 集成式开关双通道充油泵
详情
概述
FP7721BX2是一种针对中小尺寸薄膜晶体管（TFT）液晶显示器（LCD的）进行优化的集成电源解决方案。主要用于智能手机和平板电脑液晶面板的驱动集成电路。
正电荷泵有一个内部开关，通常可以支持在VCI=3.3V下高达100 mA的输出电流。
负电荷泵有一个内部开关，以产生-1比率的VSN，通常可以支持在VCI=3.3V下高达100 mA的输出电流。
泵时钟可以与来自驱动器IC的外部信号同步，也可以通过固定到600 kHz的内部电路产生。
FP7721BX2有一个薄的12针2.4x1.5 mm UTDFN绿色包装。
特征
2.5 V至4.8V输入电源
产生两个输出电压，正电压（VSP）和-1比负电压（VSN）
仅5个外部电容器
UTDFN-12（2.4mmx1.5mm）暴露垫
应用
FP7721BX2是一种针对中小尺寸薄膜晶体管（TFT）液晶显示器（LCD的）进行优化的集成电源解决方案。主要用于智能手机和平板电脑液晶面板的驱动集成电路。
正电荷泵有一个内部开关，通常可以支持在VCI=3.3V下高达100 mA的输出电流。
负电荷泵有一个内部开关，以产生-1比率的VSN，通常可以支持在VCI=3.3V下高达100 mA的输出电流。
泵时钟可以与来自驱动器IC的外部信号同步，也可以通过固定到600 kHz的内部电路产生。
FP7721BX2有一个薄的12针2.4x1.5 mm UTDFN绿色包装。
特征
2.5 V至4.8V输入电源
产生两个输出电压，正电压（VSP）和-1比负电压（VSN）
仅5个外部电容器
UTDFN-12（2.4mmx1.5mm）暴露垫
应用
TFT液晶显示屏为智能手机和平板电脑液晶面板的驱动IC
