PD协议芯片JD6606S系例选型设计指南

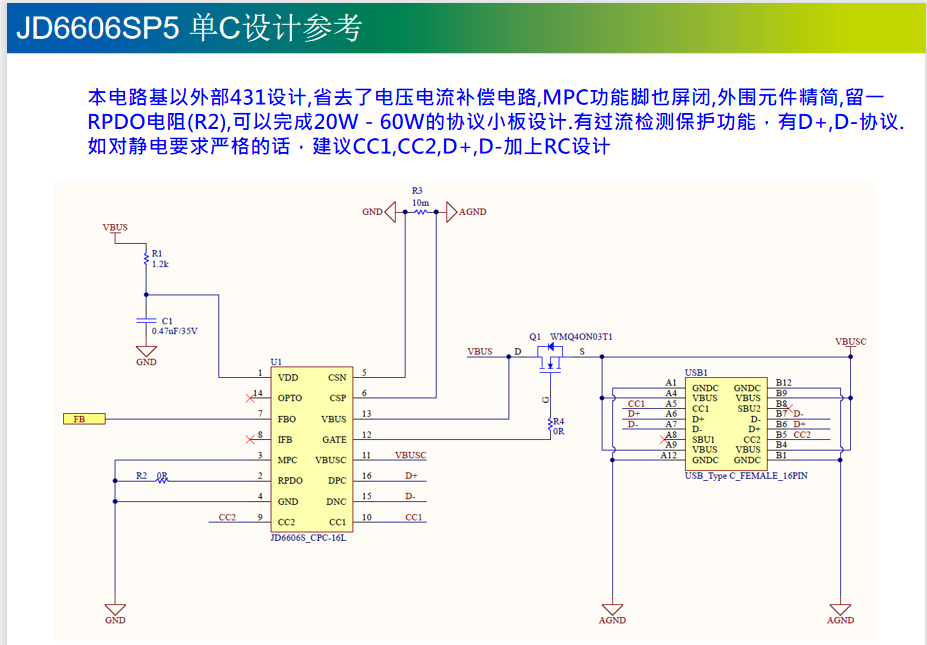

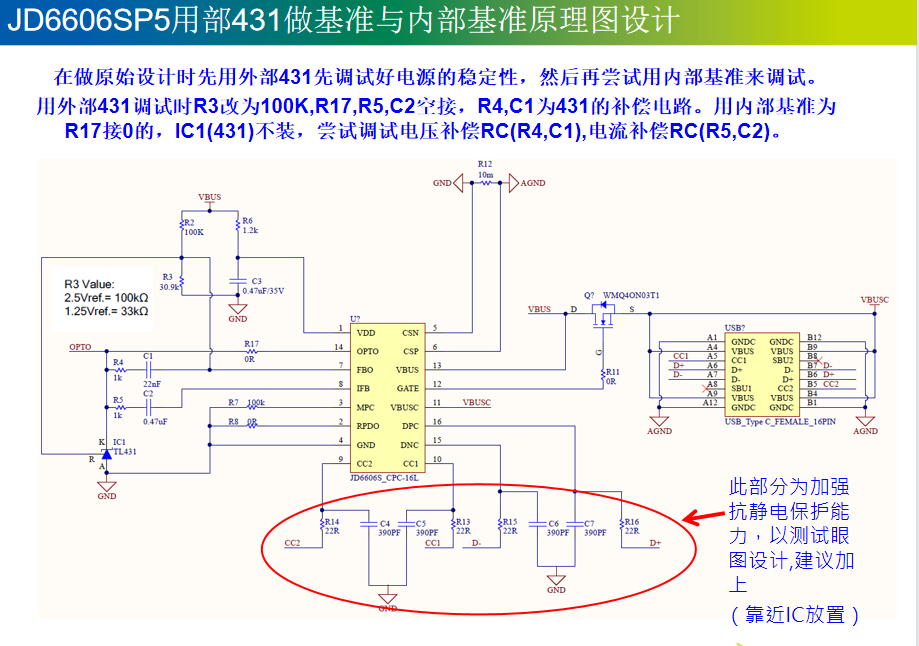

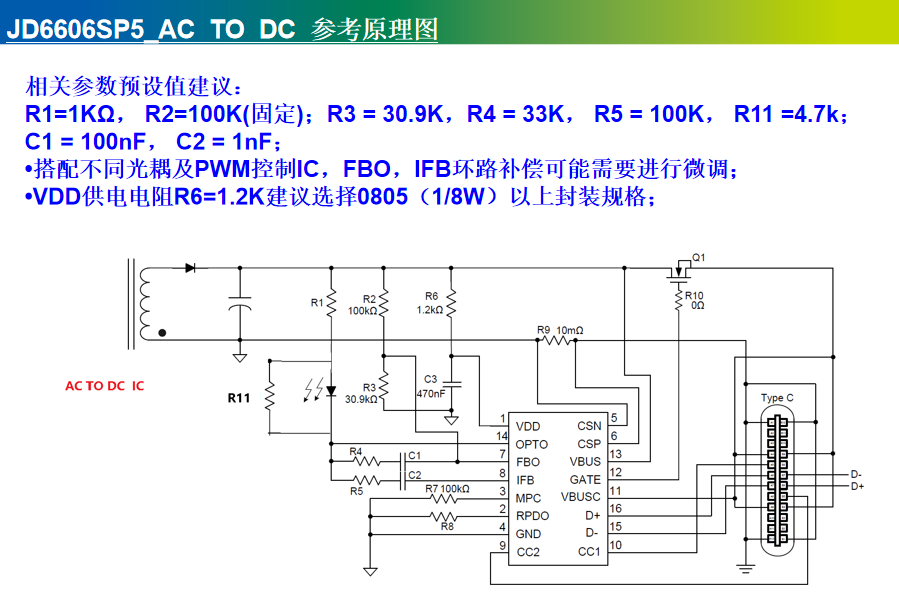

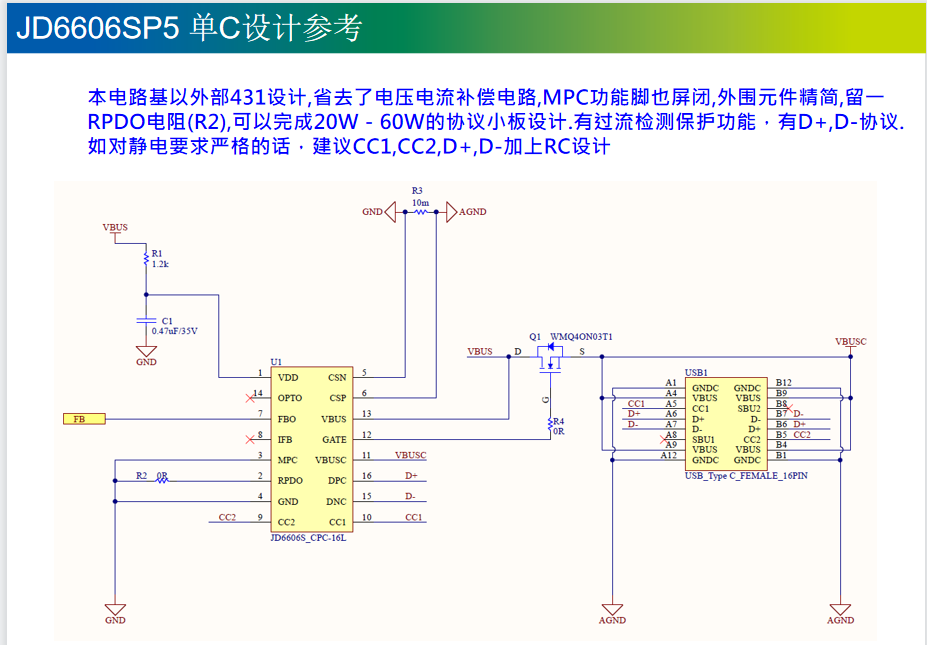

JD6606SP5功能强大,有MPC功能,可以多颗IC并起来用,当多口应用时可以
做降功率设定PDO,同时有RPDO电阻可以设定20W-60W不同的PDO输出,有电
流检测电路,D+,D-协议.

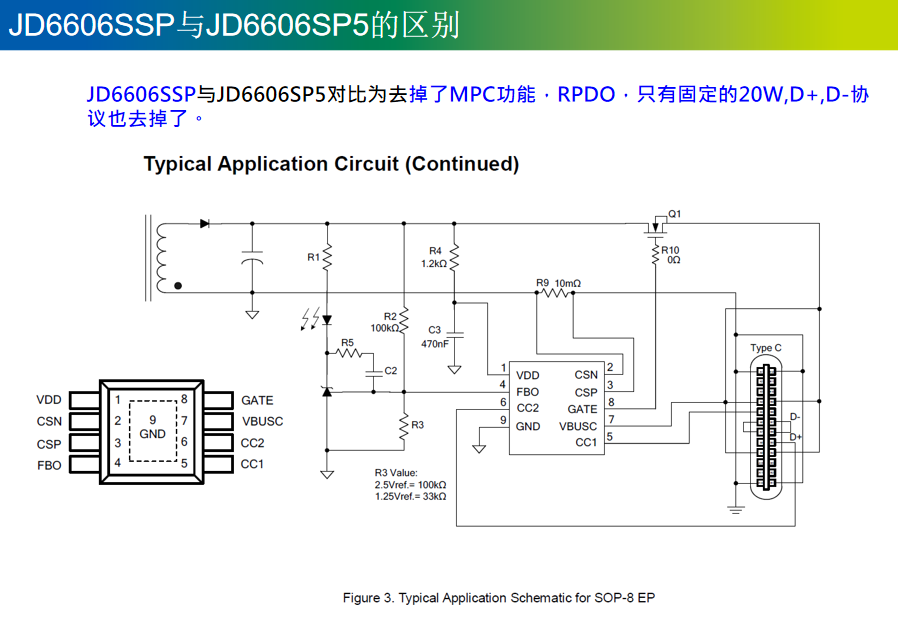

       JD6606SSP相对来说功能简单,少了MPC,RPDO功能,少了D+,D－协议，保
留了电流检测电路.

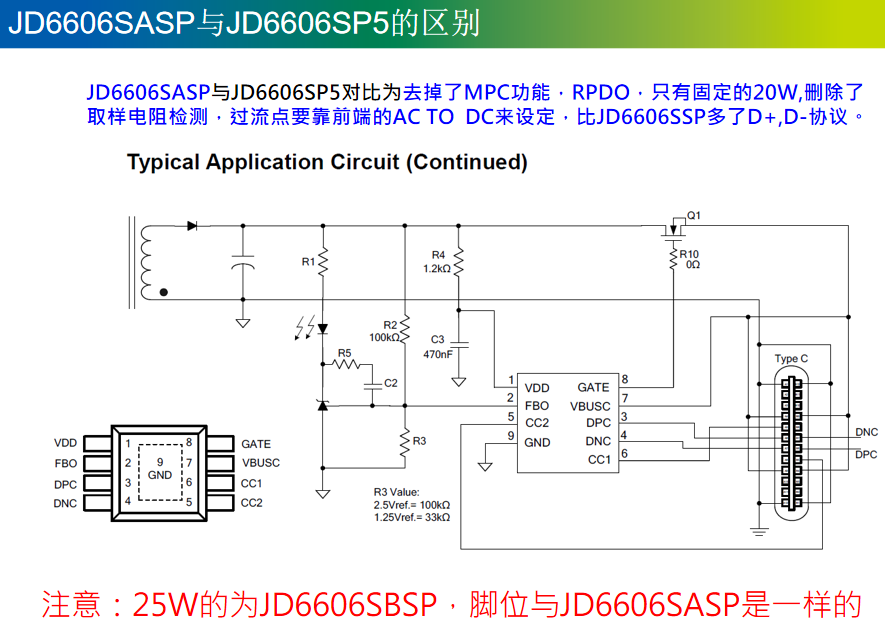

      JD6606SASP相对来说功能简单,少了MPC,RPDO功能,少了电流检测电路，
保留D+,D-的协议.

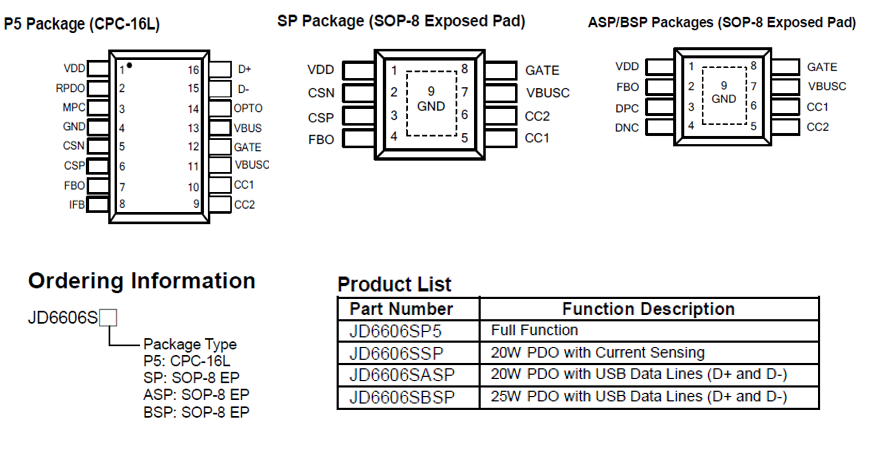

从封装上来区分,JD6606S有三种脚位的IC,如下:

•
•
•
•
•
•
•
• JD6606S系例选型设计指南.zip 1361 MD5
