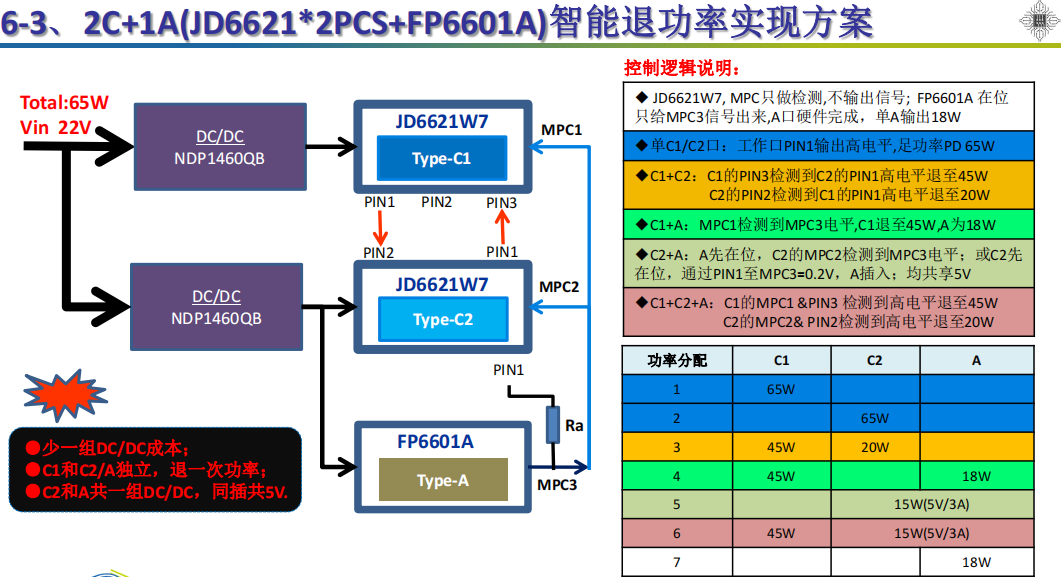

2C+1A(JD6621*2PCS+FP6601A)智能退功率实现方案
- 2021-12-03 12:12:00
- admin 原创
- 1911
●少一组DC/DC成本；
●C1和C2/A独立，退一次功率；
●C2和A共一组DC/DC，同插共5V.
◆ JD6621W7, MPC只做检测,不输出信号; FP6601A 在位
只给MPC3信号出来,A口硬件完成，单A输出18W
◆单C1/C2口：工作口PIN1输出高电平,足功率PD 65W
◆C1+C2：C1的PIN3检测到C2的PIN1高电平退至45W
C2的PIN2检测到C1的PIN1高电平退至20W
◆C1+A：MPC1检测到MPC3电平,C1退至45W,A为18W
◆C2+A：A先在位，C2的MPC2检测到MPC3电平；或C2先
在位，通过PIN1至MPC3=0.2V，A插入；均共享5V
◆C1+C2+A：C1的MPC1 &PIN3 检测到高电平退至45W
C2的MPC2& PIN2检测到高电平退至20W
