1C+1A(JD6606SP5+FP6601AP5)硬件处理退功率实现方案

2021-12-03 11:54:00
admin
原创
1673
摘要:1C+1A(JD6606SP5+FP6601AP5)硬件处理退功率实现方案

1C+1A(JD6606SP5+FP6601AP5)硬件处理退功率实现方案

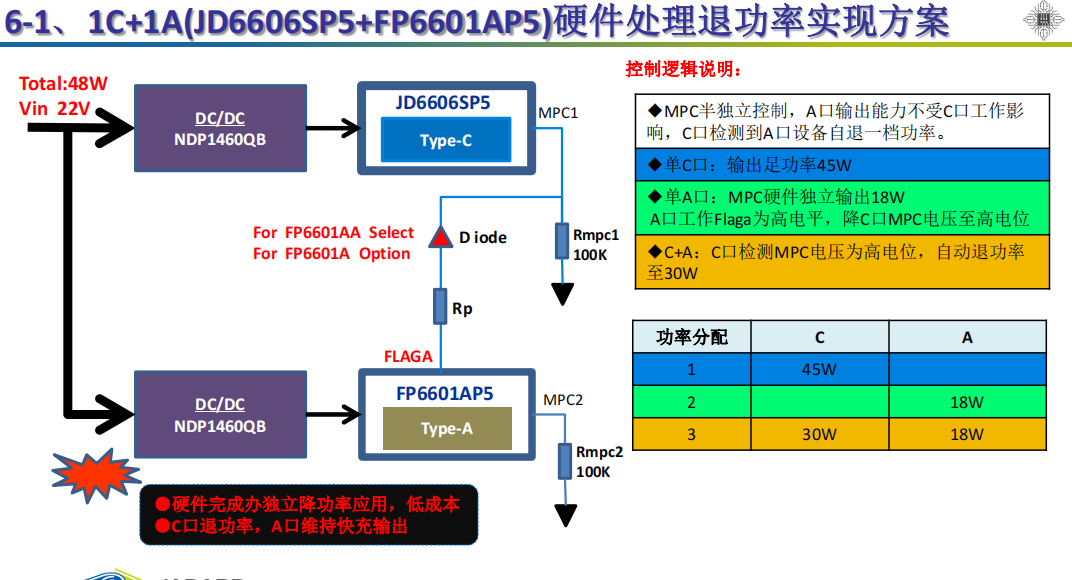

◆MPC半独立控制,A口输出能力不受C口工作影
响,C口检测到A口设备自退一档功率。
◆单C口:输出足功率45W
◆单A口:MPC硬件独立输出18W
A口工作Flaga为高电平,降C口MPC电压至高电位
◆C+A:C口检测MPC电压为高电位,自动退功率
至30W
